[44] STM32F4 - Funkcja printf na konsole, logowanie danych

W tym poście chciałbym opisać w jaki sposób przenieść funkcję printf. Tak aby uzyskać wyświetlenie danych na konsoli. Do testów wykorzystałem płytkę STM32F7 Discovery oraz STM32F407VG Discovery.

[Źródło: http://www.st.com/en/evaluation-tools/stm32f4discovery.html]

Przesyłanie danych UART:

Przesyłanie danych przez UART w celu debugowania aplikacji lub jej sprawdzania może wpłynąć na samo działanie programu. Zwłaszcza gdy jest wykorzystany tryb blokujący, co przy większej ilości znaków może znacząco spowolnić działanie całej aplikacji a nawet spowodować poprawne lub błędne działanie niektórych modułów. W tym przypadku lepiej zostać przy przesłaniu jak najkrótszych wiadomości w miejscach gdzie jest to konieczne.

Z tego powodu dobrym pomysłem jest użycie DMA do przesyłania informacji. Ponieważ transmisja nie będzie wpływała na działanie pozostałych elementów.

Przesłanie danych z użyciem trybu blokującego:

1. static void MX_USART1_UART_Init(void)
2. {
3.   /* USER CODE BEGIN USART1_Init 0 */
4.   /* USER CODE END USART1_Init 0 */
5.   /* USER CODE BEGIN USART1_Init 1 */
6.   /* USER CODE END USART1_Init 1 */
7.   huart1.Instance = USART1;
8.   huart1.Init.BaudRate = 115200;
9.   huart1.Init.WordLength = UART_WORDLENGTH_8B;
10.   huart1.Init.StopBits = UART_STOPBITS_1;
11.   huart1.Init.Parity = UART_PARITY_NONE;
12.   huart1.Init.Mode = UART_MODE_TX_RX;
13.   huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE;
14.   huart1.Init.OverSampling = UART_OVERSAMPLING_16;
15.   if (HAL_UART_Init(&huart1) != HAL_OK)
16.   {
17.     Error_Handler();
18.   }
19.   /* USER CODE BEGIN USART1_Init 2 */
20.
21.   /* USER CODE END USART1_Init 2 */
22. }

1. void log_SendData(UART_HandleTypeDef *huart, uint8_t *arrayToSend, uint8_t arraySize)
2. {
3.       HAL_UART_Transmit(huart, arrayToSend, arraySize, 1000);
4. }
5.
6. log_SendData(&huart1, (uint8_t*)"Dziala\r\n", 8);

Wysyłanie z użyciem rejestrów:

1. void logger_SendData(uint8_t *arrayToSend, uint8_t arraySize)
2. {
3.   uint16_t count = 0;
4.   while (count<arraySize)
5.   {
6.     while (!(((USART1->SR) & (USART_SR_TXE)) == (USART_SR_TXE))) {}
7.     USART1->DR = *(arrayToSend+count);
8.     count++;
9.   }
10. }

Wysyłanie z użyciem bibliotek LL:

1. void logger_SendData(uint8_t *arrayToSend, uint8_t arraySize)
2. {
3.   uint16_t count = 0;
4.   while (count<arraySize)
5.   {
6.     while (!LL_USART_IsActiveFlag_TXE(USART1)) {}
7.     LL_USART_TransmitData8(USART1,*(uint8_t*)(arrayToSend+count));
8.     count++;
9.   }
10. }

Funkcje można zmodyfikować, np. przez kończenie wysłanej wiadomości znakiem \0 (NUL), gdy napotkamy ten znak to przerywamy wysyłanie. Problem pojawia się gdy chcemy przesłać tablicę w której zero może wystąpić wcześniej i transmisja zostanie przerwana. Można to rozwiązać przez zastosowanie dwóch funkcji przesyłających. Jedna do przesłania standardowych stringów, druga natomiast wysyła dane o podanej wielkości.

Powyżej podstawowa funkcja przesyłająca dane w trybie blokującym. Wykorzystywana funkcja HAL_UART_Transmit().

Kolejnym rozwiązaniem jest wysyłanie danych z użyciem DMA.

Tutaj wystarczy zmienić instrukcję przesyłającą dane. Gdy korzystamy z bibliotek HAL'a oraz mieć uruchomione przerwania od USART.

1. void log_SendData(UART_HandleTypeDef *huart, uint8_t *arrayToSend, uint8_t arraySize)
2. {
3.       HAL_UART_Transmit_DMA(huart, arrayToSend, arraySize);
4. }

Tutaj warto dołożyć pętle while sprawdzającą czy można wysłać dane po DMA.

1. void log_SendData(UART_HandleTypeDef *huart, uint8_t *arrayToSend, uint8_t arraySize)
2. {
3.       while(!(huart->gState == HAL_UART_STATE_READY)) { }
4.       HAL_UART_Transmit_DMA(huart, arrayToSend, arraySize);
5. }

W przypadku braku sprawdzenia stanu mogą nastąpić problemy z przesyłaniem danych ponieważ transmisja nie zostanie wykonana do czasu aż DMA nie zakończy poprzedniej operacji.

Korzyści z wykorzystania DMA występują przy wysyłaniu całej paczki danych. W przypadku gdy dane byłyby wysyłane pojedynczo to po każdym przesłaniu danych należałoby czekać aż poprzednia wartość zostanie wysłana.

Printf:

W celu przekierowania funkcji printf na uart należy zmienić definicję funkcji _write, która została zdefiniowana w pliku syscalls.c:

1. __attribute__((weak)) int _write(int file, char *ptr, int len)
2. {
3.     int DataIdx;
4.
5.     for (DataIdx = 0; DataIdx < len; DataIdx++)
6.     {
7.         __io_putchar(*ptr++);
8.     }
9.     return len;
10. }

Więc w celu przekierowania danych z funkcji na konsolę wystarczy dodać przesłanie danych funkcją Hal_Transmit.

1. int _write(int file, char *ptr, int len)
2. {
3.   int DataIdx;
4.
5.   for (DataIdx = 0; DataIdx < len; DataIdx++)
6.   {
7.     HAL_UART_Transmit(&huart1, (uint8_t *)ptr++, 1, HAL_MAX_DELAY);
8.   }
9.   return len;
10. }

lub za pomocą rejestrów:

1. int _write(int file, char *ptr, int len)
2. {
3.     int DataIdx;
4.
5.     for (DataIdx = 0; DataIdx < len; DataIdx++)
6.     {
7.         while (!(((USART1->SR) & (USART_SR_TXE)) == (USART_SR_TXE))) {}
8.         USART1->DR = *(ptr++);
9.     }
10.     return len;
11. }

lub za pomocą DMA:

1. int _write(int file, char *ptr, int len)
2. {
3.     while(!(huart1.gState == HAL_UART_STATE_READY)) { }
4.     HAL_UART_Transmit_DMA(&huart1, (uint8_t *)ptr, len);
5.     return len;
6. }

Ogólnie funkcja _write musi zawierać procedurę przesłania znaku przez UART.

Dodatkowo należy pamiętać, że po takiej implementacji każdy przesyłany string z funkcji printf musi zawierać znak przejścia do nowej linii ('\n') w innym przypadku nie nastąpi buforowanie danych ani wejście do funkcji _write. Co oznacza, że przesyłane dane muszą wyglądać np. tak:

1. printf("1234\n");
2. printf("test\n");

Poniższa instrukcja spowoduje wypisanie wszystkich wprowadzonych znaków ale dopiero po funkcji zawierającej \n:

1. printf("1234");
2. printf("dzia");
3. printf("test\n");

Aby pominąć konieczność dodania \n należy ustawić sposób buforowania danych na NULL:

1. setvbuf(stdout, NULL, _IONBF, 0);

Można ją wywołać np w funkcji main zanim nastąpi przesyłanie danych funkcją printf().

Kolejną możliwością jest wywołanie funkcji fflush() po funkcji printf():

1. printf("1234");
2. fflush(stdout);

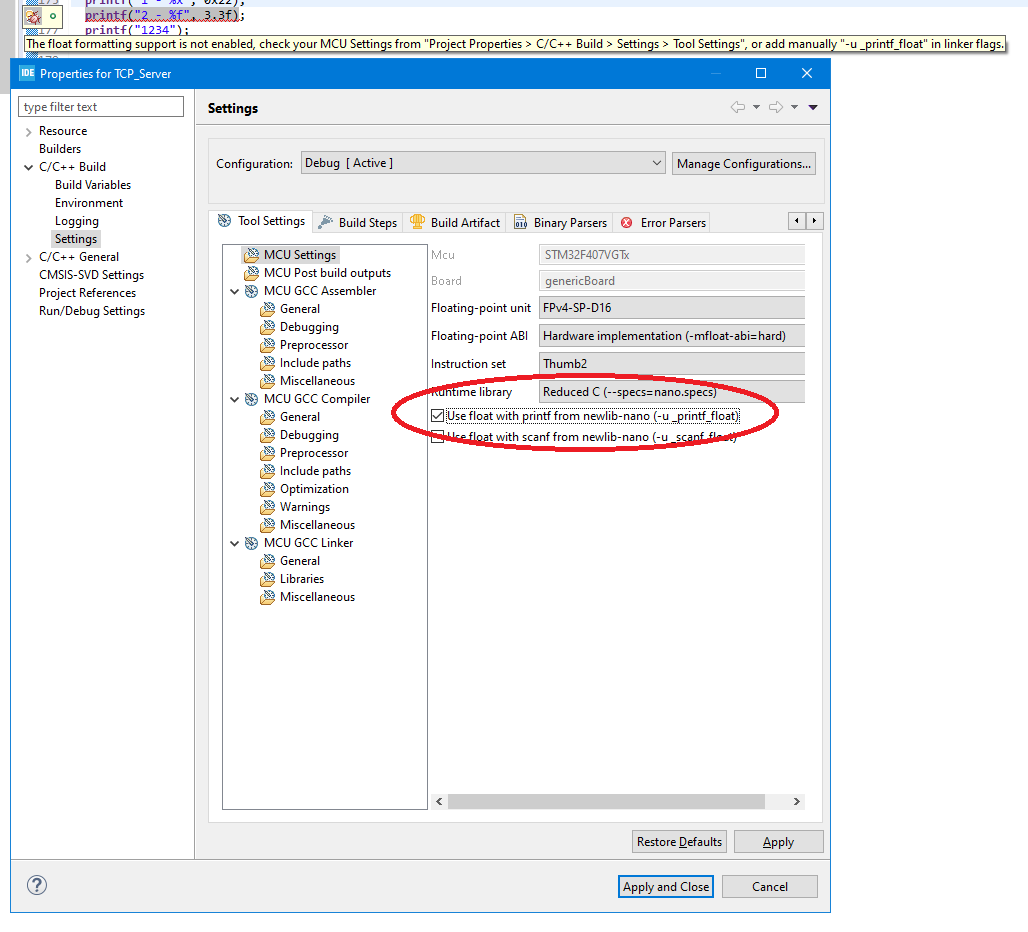

Kolejnym elementem jest przesłanie numeru w formacie float. Tutaj należy uruchomić flagę obsługujący ten format dla funkcji printf(). Najnowsza wersja STM32CubeIde informuje użytkownika o braku wsparcia dla tego rozwiązania, oraz wyświetla flagę jaką należy uruchomić:

Custom print:

Funkcja printf() zużywa dosyć sporo zasobów pamięci, co może być istotne gdy chcemy wykorzystać tą funkcję na małym mikrokontrolerze. W takim przypadku dobrze jest przygotować sobie okrojoną wersję np. przesyłającą dane w formacie HEX.

1. uint8_t printArray[100];
2.
3. static uint8_t convert(uint8_t *arrayPointer, uint8_t positionInBuffer, uint32_t wartosc, uint8_t dlugosc)
4. {
5.     uint8_t i = 0u;
6.     uint8_t temp = 0u;
7.     uint8_t x = 0u;
8.     uint32_t temp_wartosc;
9.
10.     *(arrayPointer + positionInBuffer++) = 0x30;
11.     *(arrayPointer + positionInBuffer++) = 0x78;
12.
13.     for(i = 0; i < dlugosc;i++)
14.     {
15.         temp_wartosc = wartosc >> (28-(i*4));
16.
17.         temp = temp_wartosc & 0xF;
18.         if(temp < 10 )
19.         {
20.             x = temp + 0x30;
21.         }
22.         else
23.         {
24.             x = temp + 0x37;
25.         }
26.
27.         *(arrayPointer + positionInBuffer++) = x;
28.     }
29.
30.     return positionInBuffer;
31. }
32.
33. void print(UART_HandleTypeDef *huart, uint8_t *msg_string, uint32_t wartosc)
34. {
35.     uint8_t i = 0u;
36.
37.     memset(printArray, 0x00, 100);
38.
39.     for (i = 0u; msg_string[i]; i++)
40.     {
41.         if(msg_string[i] == 0x25)
42.         {
43.             if(msg_string[i+1] == 0x78)
44.             {
45.                 i = convert(&printArray[0], i, wartosc, 8);
46.             }
47.          }
48.          else{
49.              printArray[i] = msg_string[i];
50.          }
51.     }
52.

53.   while(!(huart1.gState == HAL_UART_STATE_READY)) { }
54.     HAL_UART_Transmit_DMA(huart, printArray, (i-1));
55. }

Zapis danych musi się wykonywać do tablicy globalnej ponieważ gdy wysyłanie jest na końcu to DMA nie zdąży wysłać danych przed wyjściem z funkcji. Co spowoduje utratę części przesyłanej wiadomości.

Innym prostszym sposobem jest przygotowanie ramki z wykorzystaniem funkcji sprinf.

1. uint8_t array[100] = {0x00};
2. uint8_t bufferSize = sprintf((char *)array,"test array %d\r\n", 0x33);
3. log_SendData(&huart1, array, bufferSize);
