STM32 - H723ZG - RS485

W tym poście opiszę sposób komunikacji przez interfejs RS485.

[Źródło: https://www.st.com/en/evaluation-tools/nucleo-h723zg.html]

Konwerter UART->RS485:

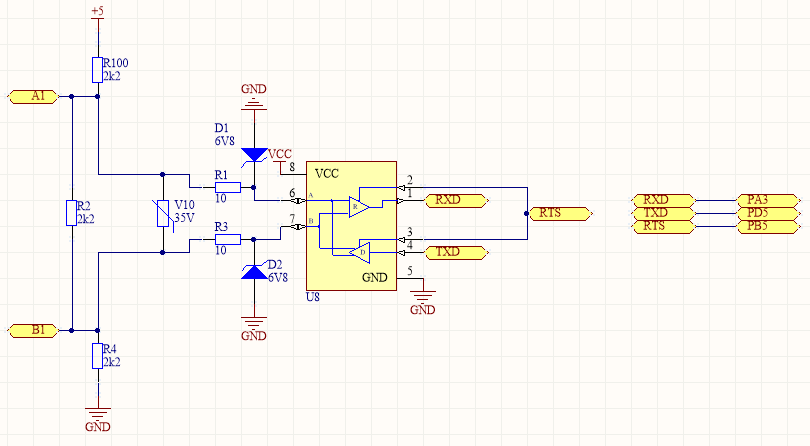

W projekcie wykorzystałem układ od ST348. Poniżej schemat podłączenia układu:

Program:

Inicjalizacja pinu sterującego kierunkiem transmisji:

1. static void RS485_InitRTSPin(void) {
2.     GPIO_InitTypeDef GPIO_InitStruct = {0};
3.
4.     __HAL_RCC_GPIOB_CLK_ENABLE();
5.
6.     GPIO_InitStruct.Pin = GPIO_PIN_5;
7.     GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
8.     GPIO_InitStruct.Pull = GPIO_NOPULL;
9.     GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
10.     HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
11. }

Ustawienie pinu jako odpowiedni kierunek transmisji:

1. static void RS485_SetControlPinToSendData(void) {
2.     RS485_RTS_PORT->BSRR = RS485_RTS_PIN;
3. }
4.
5. static void RS485_SetControlPinToReceiveData(void) {
6.     RS485_RTS_PORT->BSRR = (uint32_t)RS485_RTS_PIN << 16U;
7. }

RTS do wysłania danych musi być ustawiony wysoko. Aby odbierać dane linia musi ustawiona nisko.

Inicjalizacja interfejsu UART:

1. static uint8_t RS485_USART2_Init(void) {
2.     huart2.Instance = USART2;
3.     huart2.Init.BaudRate = 9600;
4.     huart2.Init.WordLength = UART_WORDLENGTH_8B;
5.     huart2.Init.StopBits = UART_STOPBITS_1;
6.     huart2.Init.Parity = UART_PARITY_NONE;
7.     huart2.Init.Mode = UART_MODE_TX_RX;
8.     huart2.Init.HwFlowCtl = UART_HWCONTROL_NONE;
9.     huart2.Init.OverSampling = UART_OVERSAMPLING_16;
10.     huart2.Init.OneBitSampling = UART_ONE_BIT_SAMPLE_DISABLE;
11.     huart2.Init.ClockPrescaler = UART_PRESCALER_DIV1;
12.     huart2.AdvancedInit.AdvFeatureInit = UART_ADVFEATURE_NO_INIT;
13.
14.     if (HAL_UART_Init(&huart2) != HAL_OK) { return 0x01u;  }
15.     if (HAL_UARTEx_SetTxFifoThreshold(&huart2, UART_TXFIFO_THRESHOLD_1_8) != HAL_OK) { return 0x02u; }
16.     if (HAL_UARTEx_SetRxFifoThreshold(&huart2, UART_RXFIFO_THRESHOLD_1_8) != HAL_OK) { return 0x03u; }
17.     if (HAL_UARTEx_DisableFifoMode(&huart2) != HAL_OK) { return 0x04u; }
18.
19.     HAL_NVIC_DisableIRQ(USART2_IRQn);
20.     HAL_NVIC_SetPriority(USART2_IRQn, 0, 1);
21.     HAL_NVIC_EnableIRQ(USART2_IRQn);
22.     HAL_NVIC_ClearPendingIRQ(USART2_IRQn);
23.     __HAL_UART_ENABLE_IT(&huart2, UART_IT_RXNE);
24.     USART2->CR1 |= USART_CR1_RXNEIE;
25.
26.     return 0x00u;
27. }

Wysłanie danych:

1. void RS485_SendData(uint8_t* buffer, uint8_t bufferLength) {
2.     RS485_SetControlPinToSendData();
3.     HAL_Delay(1);
4.     HAL_UART_Transmit(&huart2, (uint8_t*)buffer, bufferLength, 1000);
5.     HAL_Delay(1);
6.     RS485_SetControlPinToReceiveData();
7. }

Odbieranie danych i zapisanie ich do buffora:

1. void USART2_IRQHandler(void)
2. {
3.   /* USER CODE BEGIN USART2_IRQn 0 */
4.
5.   /* USER CODE END USART2_IRQn 0 */
6.   HAL_UART_IRQHandler(&huart2);
7.   /* USER CODE BEGIN USART2_IRQn 1 */
8.   RS485_GetDataToBuffer();
9.   /* USER CODE END USART2_IRQn 1 */
10. }
11.
12. void RS485_GetDataToBuffer(void) {
13.     uint8_t dane = 0;
14.     dane = ((USART2)->RDR);
15.     RS485_SaveDataToBuffer(dane);
16.     RS485_ClearRXFlags();
17. }
18.
19. static inline void RS485_SaveDataToBuffer(uint8_t recData) {
20.     RS485_Readers_Comm.startRecData = 1;
21.     RS485_Readers_Comm.recDataTimeout = 0;
22.     RS485_Readers_Comm.receiveData[RS485_Readers_Comm.recDataCounter] = recData;
23.     RS485_Readers_Comm.recDataCounter++;
24. }
25.
26. static void RS485_ClearRXFlags(void) {
27.     #ifdef __HAL_UART_CLEAR_PEFLAG
28.         __HAL_UART_CLEAR_PEFLAG(&huart2);
29.     #endif
30.     #ifdef __HAL_UART_CLEAR_FEFLAG
31.         __HAL_UART_CLEAR_FEFLAG(&huart2);
32.     #endif
33.     #ifdef __HAL_UART_CLEAR_NEFLAG
34.         __HAL_UART_CLEAR_NEFLAG(&huart2);
35.     #endif
36.     #ifdef __HAL_UART_CLEAR_OREFLAG
37.         __HAL_UART_CLEAR_OREFLAG(&huart2);
38.     #endif
39.     #ifdef __HAL_UART_CLEAR_IDLEFLAG
40.         __HAL_UART_CLEAR_IDLEFLAG(&huart2);
41.     #endif
42.
43.     HAL_NVIC_ClearPendingIRQ(USART2_IRQn);
44. }

Odebrana ramka danych jest obrabiana dopiero po dopuszczalnym czasie oczekiwania na odpowiedź:

1. void SysTick_Handler(void)
2. {
3.   /* USER CODE BEGIN SysTick_IRQn 0 */
4.
5.   /* USER CODE END SysTick_IRQn 0 */
6.   HAL_IncTick();
7.   /* USER CODE BEGIN SysTick_IRQn 1 */
8.   RS485_CountTimeout(&RS485_Readers_Comm);
9.   /* USER CODE END SysTick_IRQn 1 */
10. }
11.
12. void RS485_CountTimeout(RS485_Data_t *RS485_Readers_CommPtr) {
13.     if(RS485_Readers_CommPtr->startRecData == 1) {
14.         RS485_Readers_CommPtr->recDataTimeout++;
15.
16.         if(RS485_Readers_CommPtr->recDataTimeout == 100) {
17.             RS485_Readers_CommPtr->startRecData = 0;
18.             RS485_Readers_CommPtr->dataReceived = 1;
19.         }
20.     }
21. }

Odliczanie czasu następuje poprzez obliczanie ilości wyzwolonych przerwań od SysTicka.
