STM32H7 - Lwip FreeRtos - TCP Server, TCP Client

W tym poście chciałbym opisać sposób konfiguracji LWIP z FreeRtos. Projekt testowałem na układzie STM32H723ZI (Nucleo).

[Źródło: https://www.st.com/content/st_com/en/products/evaluation-tools/product-evaluation-tools/mcu-mpu-eval-tools/stm32-mcu-mpu-eval-tools/stm32-nucleo-boards/nucleo-h753zi.html#overview]

Program:

Konfiguracja zegarów jest następująca:

Poniżej linker script dla pamięci Flash (STM32H723ZGTX_FLASH.ld).

1. /*
2. ******************************************************************************
3. **
4. **  File        : LinkerScript.ld
5. **
6. **  Author      : STM32CubeIDE
7. **
8. **  Abstract    : Linker script for STM32H7 series
9. **                1024Kbytes FLASH and 192Kbytes RAM
10. **
11. **                Set heap size, stack size and stack location according
12. **                to application requirements.
13. **
14. **                Set memory bank area and size if external memory is used.
15. **
16. **  Target      : STMicroelectronics STM32
17. **
18. **  Distribution: The file is distributed as is, without any warranty
19. **                of any kind.
20. **
21. *****************************************************************************
22. ** @attention
23. **
24. ** Copyright (c) 2020 STMicroelectronics.
25. ** All rights reserved.
26. **
27. ** This software component is licensed by ST under BSD 3-Clause license,
28. ** the "License"; You may not use this file except in compliance with the
29. ** License. You may obtain a copy of the License at:
30. **                        opensource.org/licenses/BSD-3-Clause
31. **
32. ****************************************************************************
33. */
34.
35. /* Entry Point */
36. ENTRY(Reset_Handler)
37.
38. /* Highest address of the user mode stack */
39. _estack = 0x20020000;    /* end of RAM */
40. /* Generate a link error if heap and stack don't fit into RAM */
41. _Min_Heap_Size = 0x2000 ;      /* required amount of heap  */
42. _Min_Stack_Size = 0x4000 ; /* required amount of stack */
43.
44. /* Specify the memory areas */
45. MEMORY
46. {
47.   ITCMRAM (xrw)    : ORIGIN = 0x00000000,   LENGTH = 64K
48.   RAM     (xrw)    : ORIGIN = 0x20000000,   LENGTH = 128K
49.   FLASH    (rx)    : ORIGIN = 0x08000000,   LENGTH = 1024K
50.   RAM_D1  (xrw)    : ORIGIN = 0x24000000,   LENGTH = 320K
51.   RAM_D2  (xrw)    : ORIGIN = 0x30000000,   LENGTH = 32K
52.   RAM_D3  (xrw)    : ORIGIN = 0x38000000,   LENGTH = 16K
53. }
54.
55. /* Define output sections */
56. SECTIONS
57. {
58.   /* The startup code goes first into FLASH */
59.   .isr_vector :
60.   {
61.     . = ALIGN(4);
62.     KEEP(*(.isr_vector)) /* Startup code */
63.     . = ALIGN(4);
64.   } >FLASH
65.
66.   /* The program code and other data goes into FLASH */
67.   .text :
68.   {
69.     . = ALIGN(4);
70.     *(.text)           /* .text sections (code) */
71.     *(.text*)          /* .text* sections (code) */
72.     *(.glue_7)         /* glue arm to thumb code */
73.     *(.glue_7t)        /* glue thumb to arm code */
74.     *(.eh_frame)
75.
76.     KEEP (*(.init))
77.     KEEP (*(.fini))
78.
79.     . = ALIGN(4);
80.     _etext = .;        /* define a global symbols at end of code */
81.   } >FLASH
82.
83.   /* Constant data goes into FLASH */
84.   .rodata :
85.   {
86.     . = ALIGN(4);
87.     *(.rodata)         /* .rodata sections (constants, strings, etc.) */
88.     *(.rodata*)        /* .rodata* sections (constants, strings, etc.) */
89.     . = ALIGN(4);
90.   } >FLASH
91.
92.   .ARM.extab   : { *(.ARM.extab* .gnu.linkonce.armextab.*) } >FLASH
93.   .ARM : {
94.     __exidx_start = .;
95.     *(.ARM.exidx*)
96.     __exidx_end = .;
97.   } >FLASH
98.
99.   .preinit_array     :
100.   {
101.     PROVIDE_HIDDEN (__preinit_array_start = .);
102.     KEEP (*(.preinit_array*))
103.     PROVIDE_HIDDEN (__preinit_array_end = .);
104.   } >FLASH
105.   .init_array :
106.   {
107.     PROVIDE_HIDDEN (__init_array_start = .);
108.     KEEP (*(SORT(.init_array.*)))
109.     KEEP (*(.init_array*))
110.     PROVIDE_HIDDEN (__init_array_end = .);
111.   } >FLASH
112.   .fini_array :
113.   {
114.     PROVIDE_HIDDEN (__fini_array_start = .);
115.     KEEP (*(SORT(.fini_array.*)))
116.     KEEP (*(.fini_array*))
117.     PROVIDE_HIDDEN (__fini_array_end = .);
118.   } >FLASH
119.
120.   /* used by the startup to initialize data */
121.   _sidata = LOADADDR(.data);
122.
123.   /* Initialized data sections goes into RAM, load LMA copy after code */
124.   .data :
125.   {
126.     . = ALIGN(4);
127.     _sdata = .;        /* create a global symbol at data start */
128.     *(.data)           /* .data sections */
129.     *(.data*)          /* .data* sections */
130.     *(.RamFunc)        /* .RamFunc sections */
131.     *(.RamFunc*)       /* .RamFunc* sections */
132.
133.     . = ALIGN(4);
134.     _edata = .;        /* define a global symbol at data end */
135.   } >RAM AT> FLASH
136.
137.   /* Uninitialized data section */
138.   . = ALIGN(4);
139.   .bss :
140.   {
141.     /* This is used by the startup in order to initialize the .bss secion */
142.     _sbss = .;         /* define a global symbol at bss start */
143.     __bss_start__ = _sbss;
144.     *(.bss)
145.     *(.bss*)
146.     *(COMMON)
147.
148.     . = ALIGN(4);
149.     _ebss = .;         /* define a global symbol at bss end */
150.     __bss_end__ = _ebss;
151.   } >RAM
152.
153.   /* User_heap_stack section, used to check that there is enough RAM left */
154.   ._user_heap_stack :
155.   {
156.     . = ALIGN(8);
157.     PROVIDE ( end = . );
158.     PROVIDE ( _end = . );
159.     . = . + _Min_Heap_Size;
160.     . = . + _Min_Stack_Size;
161.     . = ALIGN(8);
162.   } >RAM
163.
164.   .lwip_sec (NOLOAD) : {
165.     . = ABSOLUTE(0x30000000);
166.     *(.RxDecripSection)
167.
168.     . = ABSOLUTE(0x30000060);
169.     *(.TxDecripSection)
170.
171.     . = ABSOLUTE(0x30000200);
172.     *(.RxArraySection)
173.   } >RAM_D2 AT> ROM
174.
175.   /* Remove information from the standard libraries */
176.   /DISCARD/ :
177.   {
178.     libc.a ( * )
179.     libm.a ( * )
180.     libgcc.a ( * )
181.   }
182.
183.   .ARM.attributes 0 : { *(.ARM.attributes) }
184. }

Jak w poprzednich przykładach dla STM32H7 należy go zmodyfikować w celu dołożenia deskryptorów ETH oraz buforów do pamięci RAM_D2. Należy zmodyfikować tylko część dla pamięci FLASH. Drugi plik dla pamięci _RAM może zostać pomięty, służy on do uruchamiania kodu z pamięci RAM.

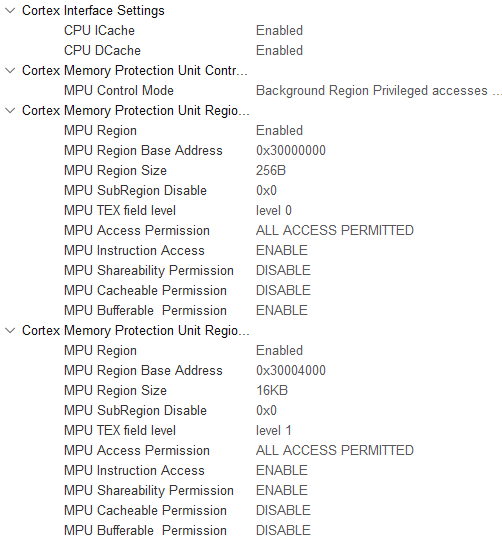

Drugim kluczowym elementem jest konfiguracja Cortex-M7. Należy uruchomić ICache i DCache wraz z MPU (ang. Memmory Protection Unit).

Konfiguracja wygenerowana w kodzie wygląda następująco:

1. void MPU_Config(void)
2. {
3.   MPU_Region_InitTypeDef MPU_InitStruct = {0};
4.
5.   /* Disables the MPU */
6.   HAL_MPU_Disable();
7.   /** Initializes and configures the Region and the memory to be protected
8.   */
9.   MPU_InitStruct.Enable = MPU_REGION_ENABLE;
10.   MPU_InitStruct.Number = MPU_REGION_NUMBER0;
11.   MPU_InitStruct.BaseAddress = 0x30000000;
12.   MPU_InitStruct.Size = MPU_REGION_SIZE_256B;
13.   MPU_InitStruct.SubRegionDisable = 0x0;
14.   MPU_InitStruct.TypeExtField = MPU_TEX_LEVEL0;
15.   MPU_InitStruct.AccessPermission = MPU_REGION_FULL_ACCESS;
16.   MPU_InitStruct.DisableExec = MPU_INSTRUCTION_ACCESS_ENABLE;
17.   MPU_InitStruct.IsShareable = MPU_ACCESS_NOT_SHAREABLE;
18.   MPU_InitStruct.IsCacheable = MPU_ACCESS_NOT_CACHEABLE;
19.   MPU_InitStruct.IsBufferable = MPU_ACCESS_BUFFERABLE;
20.
21.   HAL_MPU_ConfigRegion(&MPU_InitStruct);
22.   /** Initializes and configures the Region and the memory to be protected
23.   */
24.   MPU_InitStruct.Enable = MPU_REGION_ENABLE;
25.   MPU_InitStruct.Number = MPU_REGION_NUMBER1;
26.   MPU_InitStruct.BaseAddress = 0x30004000;
27.   MPU_InitStruct.Size = MPU_REGION_SIZE_16KB;
28.   MPU_InitStruct.SubRegionDisable = 0x0;
29.   MPU_InitStruct.TypeExtField = MPU_TEX_LEVEL1;
30.   MPU_InitStruct.AccessPermission = MPU_REGION_FULL_ACCESS;
31.   MPU_InitStruct.DisableExec = MPU_INSTRUCTION_ACCESS_ENABLE;
32.   MPU_InitStruct.IsShareable = MPU_ACCESS_SHAREABLE;
33.   MPU_InitStruct.IsCacheable = MPU_ACCESS_NOT_CACHEABLE;
34.   MPU_InitStruct.IsBufferable = MPU_ACCESS_NOT_BUFFERABLE;
35.
36.   HAL_MPU_ConfigRegion(&MPU_InitStruct);
37.   /* Enables the MPU */
38.   HAL_MPU_Enable(MPU_PRIVILEGED_DEFAULT);
39.
40. }

Powyższa konfiguracja wydaje się działać poprawnie, natomiast dobrze by było maksymalnie ją ulepszyć w celu poprawnego działania aplikacji. Bardzo dobre przykłady można znaleźć na githubie, pod tym linkiem.

W związku z tym, że pamięć RAM_D2 jest w tym mikrokontrolerze dosyć ograniczona (32kB). Z tego powodu należy przenieść bufor np. RX do innej części pamięci. Będę tutaj postępował zgodnie z wytycznymi z powyższego linku.

Konfiguracja bloków pamięci:

Pierwsza część ma zabezpieczać nie uprawniony dostęp do nieużywanej pamięci. Druga część dotyczy pamięci dla stosu LWIP. Ostatnia część jest wykorzystywana dla deskryptorów.

Konfiguracja pamięci buforów w ETH:

Modyfikacje biblioteki LWIP:

Po wygenerowaniu projektu należy odpowiednio skonfigurować plik .FLASH:

1.   /* Uninitialized data section */
2.   . = ALIGN(4);
3.   .bss :
4.   {
5.     /* This is used by the startup in order to initialize the .bss secion */
6.     _sbss = .;         /* define a global symbol at bss start */
7.     __bss_start__ = _sbss;
8.     *(.bss)
9.     *(.bss*)
10.     *(COMMON)
11.
12.     . = ALIGN(32);
13.     *(.Rx_PoolSection)
14.     . = ALIGN(4);
15.     _ebss = .;         /* define a global symbol at bss end */
16.     __bss_end__ = _ebss;
17.   } >RAM
18.
19.   /* User_heap_stack section, used to check that there is enough RAM left */
20.   ._user_heap_stack :
21.   {
22.     . = ALIGN(8);
23.     PROVIDE ( end = . );
24.     PROVIDE ( _end = . );
25.     . = . + _Min_Heap_Size;
26.     . = . + _Min_Stack_Size;
27.     . = ALIGN(8);
28.   } >RAM
29.
30.   .lwip_sec (NOLOAD) :
31.   {
32.     . = ABSOLUTE(0x30000000);
33.     *(.RxDecripSection)
34.
35.     . = ABSOLUTE(0x30000100);
36.     *(.TxDecripSection)
37.
38.   } >RAM_D2

Następnie przechodzimy do liku ethernetif.c. W pliku powinna znajdować się sekcja dla buforów RX oraz TX:

1. #if defined ( __ICCARM__ ) /*!< IAR Compiler */
2.
3. #pragma location=0x30000000
4. ETH_DMADescTypeDef  DMARxDscrTab[ETH_RX_DESC_CNT]; /* Ethernet Rx DMA Descriptors */
5. #pragma location=0x30000100
6. ETH_DMADescTypeDef  DMATxDscrTab[ETH_TX_DESC_CNT]; /* Ethernet Tx DMA Descriptors */
7.
8. #elif defined ( __CC_ARM )  /* MDK ARM Compiler */
9.
10. __attribute__((at(0x30000000))) ETH_DMADescTypeDef  DMARxDscrTab[ETH_RX_DESC_CNT]; /* Ethernet Rx DMA Descriptors */
11. __attribute__((at(0x30000100))) ETH_DMADescTypeDef  DMATxDscrTab[ETH_TX_DESC_CNT]; /* Ethernet Tx DMA Descriptors */
12.
13. #elif defined ( __GNUC__ ) /* GNU Compiler */
14.
15. ETH_DMADescTypeDef DMARxDscrTab[ETH_RX_DESC_CNT] __attribute__((section(".RxDecripSection"))); /* Ethernet Rx DMA Descriptors */
16. ETH_DMADescTypeDef DMATxDscrTab[ETH_TX_DESC_CNT] __attribute__((section(".TxDecripSection")));   /* Ethernet Tx DMA Descriptors */
17.
18. #endif

Natomiast należy jeszcze dopisać część dla Rx_PoolSection zdefiniowanej w pamięci RAM:

1. #if defined ( __ICCARM__ ) /*!< IAR Compiler */
2. #pragma location = 0x30000200
3. extern u8_t memp_memory_RX_POOL_base[];
4.
5. #elif defined ( __CC_ARM )  /* MDK ARM Compiler */
6. __attribute__((at(0x30000200)) extern u8_t memp_memory_RX_POOL_base[];
7.
8. #elif defined ( __GNUC__ ) /* GNU Compiler */
9. __attribute__((section(".Rx_PoolSection"))) extern u8_t memp_memory_RX_POOL_base[];
10. #endif

Ostatnim elementem jest zdefiniowanie makra DATA_IN_D2_RAM:

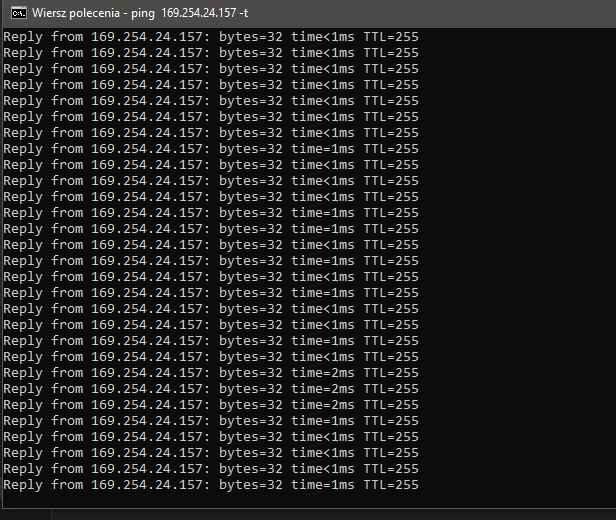

Po wygenerowaniu projektu na samym początku sprawdzam ping do urządzenia:

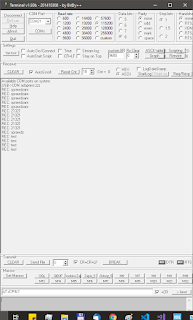

Działanie projektu jako serwer echo TCP jest następujące:

Pełną konfigurację wszystkich elementów systemu można podglądać w udostępnionych plikach.

Uruchomienie domyślnego wątku:

1. osThreadDef(defaultTask, StartDefaultTask, osPriorityNormal, 0, 256);
2. defaultTaskHandle = osThreadCreate(osThread(defaultTask), NULL);

W nim zostanie uruchomione LWIP (wygenerowane przez CubeMx) oraz drugi wątek obsługujący połączenie TCP:

1. void StartDefaultTask(void const * argument)
2. {
3.   /* init code for LWIP */
4.   MX_LWIP_Init();
5.   /* USER CODE BEGIN 5 */
6.   osThreadDef(echoTask, StartEchoTask, osPriorityNormal, 0, configMINIMAL_STACK_SIZE);
7.   echoTaskHandle = osThreadCreate(osThread(echoTask), NULL);
8.   /* Infinite loop */
9.   for(;;)
10.   {
11.       osDelay(1000);
12.   }
13.   /* USER CODE END 5 */
14. }

Poniżej kod dla TCP Serwera z dodatkowym wysyłaniem danych po UART:

1. void StartEchoTask(void const *argument)
2. {
3.   struct netconn *conn, *newconn;
4.   err_t err, accept_err;
5.   struct netbuf *buf;
6.   void *data;
7.   u16_t len;
8.
9.   LWIP_UNUSED_ARG(argument);
10.
11.   conn = netconn_new(NETCONN_TCP);
12.
13.   if (conn != NULL) {
14.     err = netconn_bind(conn, NULL, 1001);
15.
16.     if (err == ERR_OK) {
17.       netconn_listen(conn);
18.
19.       while (1) {
20.         accept_err = netconn_accept(conn, &newconn);
21.
22.         if (accept_err == ERR_OK) {
23.           while (netconn_recv(newconn, &buf) == ERR_OK) {
24.             do {
25.               netbuf_data(buf, &data, &len);
26.               netconn_write(newconn, data, len, NETCONN_COPY);
27.               HAL_UART_Transmit(&huart1, (uint8_t*)data, len, 1000);
28.               HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_0);
29.             }
30.             while (netbuf_next(buf) >= 0);
31.             netbuf_delete(buf);
32.           }
33.
34.           netconn_close(newconn);
35.           netconn_delete(newconn);
36.         }
37.       }
38.     }
39.     else {
40.       netconn_delete(newconn);
41.     }
42.   }
43. }

Poniżej aplikacja klienta:

1. void StartTcpClientTask(void const *argument)
2. {
3.   err_t err;
4.   struct netconn *conn;
5.   struct netbuf *buf;
6.   void *data;
7.   uint16_t len; //buffer length
8.
9.   LWIP_UNUSED_ARG(argument);
10.
11.   while (1)
12.   {
13.     if (gnetif.ip_addr.addr == 0 || gnetif.netmask.addr == 0 || gnetif.gw.addr == 0) {
14.       osDelay(1000);
15.       continue;
16.     }
17.     else {
18.       osDelay(20);
19.     }
20.
21.     conn = netconn_new(NETCONN_TCP);
22.
23.     if (conn != NULL) {
24.       IP4_ADDR(&server_addr, SERVER_IP_1_ADDR, SERVER_IP_2_ADDR, SERVER_IP_3_ADDR, SERVER_IP_4_ADDR);
25.       err = netconn_connect(conn, &server_addr, SERVER_PORT);
26.
27.       if (err != ERR_OK) {
28.         netconn_delete(conn);
29.         continue;
30.       }
31.       HAL_UART_Transmit(&huart1, (uint8_t*)"zzz\r\n", 5, 1000);
32.
33.       while (netconn_recv(conn, &buf) == ERR_OK) {
34.           do {
35.               netbuf_data(buf, &data, &len);
36.               memcpy(recData, data, len);
37.
38.               netconn_write(conn, data, len, NETCONN_COPY);
39.               HAL_UART_Transmit(&huart1, (uint8_t*)"REC: ", 5, 1000);
40.               HAL_UART_Transmit(&huart1, (uint8_t*)&recData[0], len, 1000);
41.               HAL_UART_Transmit(&huart1, (uint8_t*)"\r\n", 2, 1000);
42.               HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_0);
43.
44.               if(recData[0] == 'c' && recData[1] == 'l' && recData[2] == 'o') {
45.                   HAL_UART_Transmit(&huart1, (uint8_t*)"CLOSE", 5, 1000);
46.                   netconn_close(conn);
47.                   netconn_delete(conn);
48.               }
49.
50.             } while (netbuf_next(buf) >= 0);
51.             netbuf_delete(buf);
52.        }
53.
54.        netconn_close(conn);
55.        netconn_delete(conn);
56.
57.     }
58.   }
59. }

Uruchomienie wątku klienta następuje jak wcześniej dla serwera po uruchomieniu biblioteki LWIP:

1. void StartClientTask(void)
2. {
3.     osThreadDef(tcpClientTask, StartTcpClientTask, osPriorityNormal, 0, configMINIMAL_STACK_SIZE);
4.     tcpClientTaskHandle = osThreadCreate(osThread(tcpClientTask), NULL);
5. }
6.
7. void StartDefaultTask(void const * argument)
8. {
9.   /* init code for LWIP */
10.   MX_LWIP_Init();
11.   /* USER CODE BEGIN 5 */
12.   StartClientTask();
13.   /* Infinite loop */
14.   for(;;)
15.   {
16.       osDelay(1000);
17.   }
18.
      /* USER CODE END 5 */
19. }

Efekt działania programu jest następujący:

Projekt można pobrać pod tym linkiem.
