[4] STM32F4 - Biblioteka LL - IWDG, WWDG

W tym poście chciałbym opisać sposób obsługi IWDG oraz WWDG z wykorzystaniem bibliotek LL.

[Źródło: http://www.st.com/en/evaluation-tools/stm32f4discovery.html]

IWDG (Independent watchdog)

IWDG jest taktowany z wewnętrznego zegara LSI RC o wartości 32kHz

Do wyliczenia częstotliwości pracy wykorzystuje następujący wzór:

Gdzie:

RL - wartość licznika (IWDG down-counter reload value)

PR - wartość dzielnika (IWDG counter clock prescaler). Tutaj przyjmowane są następujące wartości:

4 => PR = 0

8 => PR = 1

16 => PR=2

32 => PR=3 itp. itd

Oznacza to, że dla ustawienia dzielnika na 32 oraz licznika na 999 otrzymana zostanie następująca wartość:

1. t(iwdg) = 1/32000 * 4 * 8 * (999 + 1) = 1[s]

Można ten wzór zmodyfikować tak aby można było z niego wyliczyć wartość RL:

1. RL = ((1[s] * 32000)/(4*2^3)) - 1 = (32000 / 32) - 1 = 999
2. lub
3. RL = ((1000[ms] * 32000)/(4 * 2^3 * 1000)) - 1 = (32000000 / 32000) - 1 = 999

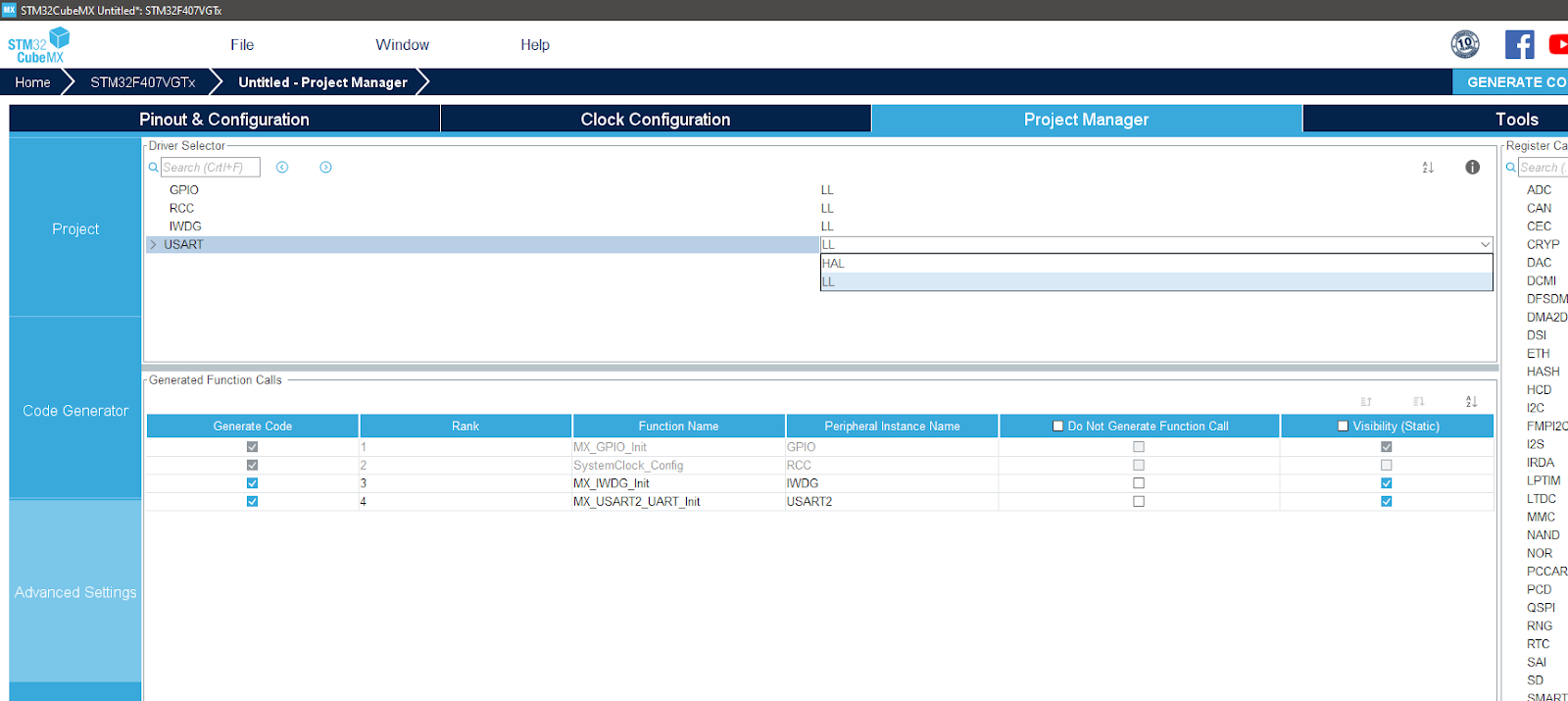

Następnym elementem jest zmiana bibliotek z wybranego domyślnie HAL na LL. Należy to wykonać w zakładce Project Manager -> Advanced Settings:

Wygenerowana automatycznie funkcja uruchamiająca IWDG wygląda następująco:

1. static void MX_IWDG_Init(void)
2. {
3.   /* USER CODE BEGIN IWDG_Init 0 */
4.   /* USER CODE END IWDG_Init 0 */
5.
6.   /* USER CODE BEGIN IWDG_Init 1 */
7.   /* USER CODE END IWDG_Init 1 */
8.   LL_IWDG_Enable(IWDG);
9.   LL_IWDG_EnableWriteAccess(IWDG);
10.   LL_IWDG_SetPrescaler(IWDG, LL_IWDG_PRESCALER_32);
11.   LL_IWDG_SetReloadCounter(IWDG, 999);
12.   while (LL_IWDG_IsReady(IWDG) != 1) { }
13.
14.   LL_IWDG_ReloadCounter(IWDG);
15.

16.   /* USER CODE BEGIN IWDG_Init 2 */
17.   /* USER CODE END IWDG_Init 2 */
18. }

Następnie po uruchomieniu mikrokontrolera należy sprawdzić czy ponowne uruchomienie układu zostało spowodowane przez IWDG. Do tego służy funkcja sprawdzająca ustawienie odpowiedniego bitu w rejestrze:

1. /**
2.   * @brief  Check if RCC flag Independent Watchdog reset is set or not.
3.   * @rmtoll CSR          IWDGRSTF      LL_RCC_IsActiveFlag_IWDGRST
4.   * @retval State of bit (1 or 0).
5.   */
6. __STATIC_INLINE uint32_t LL_RCC_IsActiveFlag_IWDGRST(void)
7. {
8.   return (READ_BIT(RCC->CSR, RCC_CSR_IWDGRSTF) == (RCC_CSR_IWDGRSTF));
9. }

Do obserwowania zmian wykorzystałem interfejs UART z prostym przesyłaniem danych wykorzystując funkcję printf.  Zmiana polega na dodaniu wysyłania znaku do funkcji __io_putchar a dokładniej jej przygotowanie.

1. // W pliku syscalls.c
2. extern int __io_putchar(int ch) __attribute__((weak));
3.
4. //Należy dołożyć własną definicję funkcji
5. int __io_putchar (int ch)
6. {
7.   while (!LL_USART_IsActiveFlag_TXE(USART2));
8.   //funkcja z biblioteki LL
9.   LL_USART_TransmitData8(USART2, (char)ch);
10.   //Lub poprostu tak
11.   //USART2->DR = ch;
12.   return ch;
13. }

Powyższa funkcja wywoływana jest przez funkcję _write, z której korzysta printf:

1. __attribute__((weak)) int _write(int file, char *ptr, int len)
2. {
3.     int DataIdx;
4.
5.     for (DataIdx = 0; DataIdx < len; DataIdx++)
6.     {
7.         __io_putchar(*ptr++);
8.     }
9.     return len;
10. }

Po ponownym uruchomieniu układu należy sprawdzić czy reset został wywołany z IWDG. Jeśli tak należy wyczyścić flagę:

1. if (LL_RCC_IsActiveFlag_IWDGRST())
2. {
3.   printf ("Reset wywolany z IWDG\r\n");
4.   LL_RCC_ClearResetFlags();
5. }
6. else
7. {
8.   printf("Reset bez IWDG\r\n");
9. }

W pętli przeładowuję licznik od IWDG. Dodatkowo po kliknięciu przycisku zostaje dodane dodatkowe opóźnienie

1. while (1)
2. {
3.     /* USER CODE END WHILE */
4.
5.     /* USER CODE BEGIN 3 */
6.     if (LL_GPIO_IsInputPinSet(GPIOA , LL_GPIO_PIN_0))
7.     {
8.         printf("Dodatkowe opoznienie\r\n");
9.         LL_mDelay(2000) ;
10.     }
11.
12.     LL_GPIO_TogglePin (GPIOD,LL_GPIO_PIN_12);
13.     LL_GPIO_TogglePin (GPIOD,LL_GPIO_PIN_13);
14.     LL_GPIO_TogglePin (GPIOD,LL_GPIO_PIN_14);
15.     LL_GPIO_TogglePin (GPIOD,LL_GPIO_PIN_15);
16.     LL_mDelay(500);
17.
18.     LL_IWDG_ReloadCounter(IWDG);
19. }

IWDG może być aktywowany we wszystkich trybach oszczędzania energii.

WWDG (Window Watchdog)

WWDG jest taktowane przez ABP1. W konfiguracji zegarów ustawionych w screenie z początku strony, jego wartość wynosi 42MHz.

Wzór do obliczenia czasu odświeżenia jest następujący:

Jak już wspomniałem wcześniej licznik jest taktowany z ABP1. Wewnętrzny dzielnik częstotliwości wynosi 4096. Kolejny dzielnik zależy od ustawionego prescalera. W moim przypadku będzie to maksymalna wartość czyli 8.

1. 42000000 / 4096 / 8 = 1281,738 [Hz] => 1/1281,738 = 780 [us]

Konfiguracja w CubeMx jest następująca:

Dodatkowo zostaje uruchomione przerwanie które należy wybrać w oknie NVIC:

Teraz trzeba wyliczyć okno w jakim możliwe będzie odświeżenie licznika z takimi ustawieniami.

1. Dolny licznik twwdg = tclkwwdg * (127 - 63) = 780us * (64) = => 49,920 ms
2. Górny licznik, czas liczony od startu dolnego licznego
3. twwdg = tclkwwdf * (127 - 90) = 780us * (37) = => 28,860 ms

Przerwanie zostaje wyzwolone gdy wartość w liczniku osiągnie wartość 0x40. Jest ono wykorzystywane do przeprowadzania niezbędnych zadań, które powinny zostać przeprowadzone przed resetem urządzenia.

Wygenerowana funkcja uruchamiająca WWDG wygląda następująco:

1. static void MX_WWDG_Init(void)
2. {
3.   /* USER CODE BEGIN WWDG_Init 0 */
4.   /* USER CODE END WWDG_Init 0 */
5.
6.   /* Peripheral clock enable */
7.   LL_APB1_GRP1_EnableClock(LL_APB1_GRP1_PERIPH_WWDG);
8.
9.   /* USER CODE BEGIN WWDG_Init 1 */
10.   /* USER CODE END WWDG_Init 1 */
11.   LL_WWDG_SetCounter(WWDG, 127);
12.   LL_WWDG_Enable(WWDG);
13.   LL_WWDG_SetPrescaler(WWDG, LL_WWDG_PRESCALER_8);
14.   LL_WWDG_SetWindow(WWDG, 90);
15.   LL_WWDG_EnableIT_EWKUP(WWDG);
16.

17.   /* USER CODE BEGIN WWDG_Init 2 */
18.   /* USER CODE END WWDG_Init 2 */
19. }

Po wywołaniu przerwania zostaje ustawiona flaga w EWI w rejestrze CFR. Po wywołaniu przerwania należy wyczyścić flagę.

1. void WWDG_IRQHandler(void)
2. {
3.   if(LL_WWDG_IsActiveFlag_EWKUP(WWDG))
4.   {
5.     LL_WWDG_ClearFlag_EWKUP(WWDG);
6.     printf("WWDG interrupt.\r\n");
7.   }
8. }

Przerwanie zostanie wywołane tylko w przypadku za późnego odświeżenia licznika, czyli po przekroczeniu zakresu okna w górę. Jeśli licznik zostanie odświeżony za wcześnie to nastąpi reset bez wywołania przerwania.

Podobnie jak poprzednio należy sprawdzić czy WWDG wywołał reset, jeśli tak to czyszczone są flagi resetu:

1. if(LL_RCC_IsActiveFlag_WWDGRST())
2. {
3.     printf("Reset wywolany z WWDG\r\n");
4.     LL_RCC_ClearResetFlags();
5. }
6. else
7. {
8.     printf("Reset bez WWDG\r\n");
9. }

Funkcja main wygląda następująco:

1. int main(void)
2. {
3.   /* USER CODE BEGIN 1 */
4.
5.   /* USER CODE END 1 */
6.
7.   /* MCU Configuration--------------------------------------------------------*/
8.
9.   /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
10.
11.   LL_APB2_GRP1_EnableClock(LL_APB2_GRP1_PERIPH_SYSCFG);
12.   LL_APB1_GRP1_EnableClock(LL_APB1_GRP1_PERIPH_PWR);
13.
14.   NVIC_SetPriorityGrouping(NVIC_PRIORITYGROUP_4);
15.
16.   /* System interrupt init*/
17.   /* SysTick_IRQn interrupt configuration */
18.   NVIC_SetPriority(SysTick_IRQn, NVIC_EncodePriority(NVIC_GetPriorityGrouping(),15, 0));
19.
20.   /* USER CODE BEGIN Init */
21.
22.   /* USER CODE END Init */
23.
24.   /* Configure the system clock */
25.   SystemClock_Config();
26.
27.   /* USER CODE BEGIN SysInit */
28.
29.   /* USER CODE END SysInit */
30.
31.   /* Initialize all configured peripherals */
32.   MX_GPIO_Init();
33.   MX_USART2_UART_Init();
34.   LL_mDelay(100);
35.   MX_WWDG_Init();
36.   /* USER CODE BEGIN 2 */
37.   if(LL_RCC_IsActiveFlag_WWDGRST())
38.   {
39.     printf ("Reset wywolany z WWDG\r\n");
40.     LL_RCC_ClearResetFlags();
41.   }
42.   else
43.   {
44.     printf("Reset bez WWDG\r\n");
45.   }
46.   /* USER CODE END 2 */
47.
48.   /* Infinite loop */
49.   /* USER CODE BEGIN WHILE */
50.   while (1)
51.   {
52.     /* USER CODE END WHILE */
53.     /* USER CODE BEGIN 3 */
54.         if (LL_GPIO_IsInputPinSet(GPIOA , LL_GPIO_PIN_0) && btnflag == 0)
55.         {
56.             btnflag = 1;
57.             LL_GPIO_TogglePin (GPIOD ,  LL_GPIO_PIN_15);
58.             LL_mDelay(60) ;
59.         }
60.         else
61.         {
62.             LL_GPIO_TogglePin(GPIOD, LL_GPIO_PIN_12);
63.             LL_GPIO_TogglePin(GPIOD, LL_GPIO_PIN_13);
64.             LL_GPIO_TogglePin(GPIOD, LL_GPIO_PIN_14);
65.             LL_mDelay(40) ;
66.         }
67.
68.         LL_WWDG_SetCounter(WWDG , 127);
69.   }
70.   /* USER CODE END 3 */
71. }

Po kliknięciu przycisku następuje zwiększenie czasu opóźnienia, co powoduje zbyt późne odświeżenie licznika:

1. Reset bez WWDG
2. //Po kliknięciu
3. WWDG int
4. Reset wywolany z WWDG

Działanie w różnych trybach oszczędzania energii wygląda następująco:

WWDG dostępny jest w trybie Run oraz Sleep. W pozostałych trybach jest nieaktywny.

Do zatrzymywania i uruchamiania WWDG jak i IWDG zostały udostępnione odpowiednie funkcje oraz makra:

1. //Biblioteka HAL
2. #define __HAL_DBGMCU_FREEZE_WWDG()           (DBGMCU->APB1FZ |= (DBGMCU_APB1_FZ_DBG_WWDG_STOP))
3. #define __HAL_DBGMCU_FREEZE_IWDG()           (DBGMCU->APB1FZ |= (DBGMCU_APB1_FZ_DBG_IWDG_STOP))
4.
5. //Biblioteka LL
6. #define LL_DBGMCU_APB1_GRP1_WWDG_STOP      DBGMCU_APB1_FZ_DBG_WWDG_STOP
7. #define LL_DBGMCU_APB1_GRP1_IWDG_STOP      DBGMCU_APB1_FZ_DBG_IWDG_STOP
8.
9. __STATIC_INLINE void LL_DBGMCU_APB1_GRP1_FreezePeriph(uint32_t Periphs)
10. {
11.   SET_BIT(DBGMCU->APB1FZ, Periphs);
12. }
13.
14. __STATIC_INLINE void LL_DBGMCU_APB1_GRP1_UnFreezePeriph(uint32_t Periphs)
15. {
16.   CLEAR_BIT(DBGMCU->APB1FZ, Periphs);
17. }

Jest to najbardziej przydatne zwłaszcza podczas pracy w trybie debugowania.
