STM32H7 - STM32H725VGTx - Konfiguracja ETH, Serwer TCP.

W tym poście chciałbym opisać podstawową konfigurację Ethernet'u na płycie z układem STM32H725VGTx.

Podłączenie:

W projekcie wykorzystuje układ LAN8720. Jego sterowniki są możliwe do pobrania bezpośrednio z programu CubeMx.

W sterowniku dostępnym z poziomu CubeMx brakuje zdefiniowana dwóch pinów PHY_RXER oraz PHY_RESET. Oba piny są domyślnie podciągnięte pod VCC.

Pin PHY_RXER może być podciągnięty do VCC lub gdy niewykorzystywany należy go podciągnąć przez rezystor do GND.

Aby zresetować układ należy ustawić pin w stan niski. Powrót do normalnej pracy następuje po ponownym ustawieniu stanu wysokiego. Drugi pin wystawia informację, że nastąpił błąd w ramce danych. Pierwszy ze wspomnianych wyprowadzeń musi być skonfigurowany jako wyjście, ponieważ reset jest sterowany z mikrokontrolera. PHY_RXER należy skonfigurować jako wejście, i ustawić odpowiednie dane w rejestrach tak aby przesyłał informację o błędzie.

Konfiguracja:

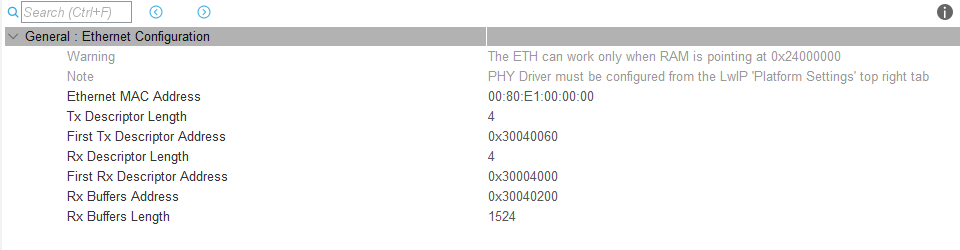

W projekcie wykorzystałem układ LAN8720, to jego sterownik jest możliwy do dołożenia bezpośrednio z bibliotek CubeMx, podczas deklaracji projektu. Wobec tego samo uruchomienie działającego ETH na poprawnie zaprojektowanej płycie zajmuje kilka minut.

Konfiguracja biblioteki LWIP:

Po wygenerowaniu projektu wprowadzam kilka zmian.

Gdy wszystko zostanie poprawnie ustawione w CubeMx to w pliku FLASH znajdziemy przygotowaną konfigurację pamięci:

1.   .lwip_sec (NOLOAD) : {
2.     . = ABSOLUTE(0x30000000);
3.     *(.RxDecripSection)
4.
5.     . = ABSOLUTE(0x30000060);
6.     *(.TxDecripSection)
7.
8.     . = ABSOLUTE(0x30000200);
9.     *(.RxArraySection)
10.   } >RAM_D2 AT> ROM

Deskryptory zostały zdefiniowane w pliku ethernetif.c:

1. #if defined ( __ICCARM__ ) /*!< IAR Compiler */
2.
3. #pragma location=0x30004000
4. ETH_DMADescTypeDef  DMARxDscrTab[ETH_RX_DESC_CNT]; /* Ethernet Rx DMA Descriptors */
5. #pragma location=0x30004060
6. ETH_DMADescTypeDef  DMATxDscrTab[ETH_TX_DESC_CNT]; /* Ethernet Tx DMA Descriptors */
7. #pragma location=0x30004200
8. uint8_t Rx_Buff[ETH_RX_DESC_CNT][ETH_RX_BUFFER_SIZE]; /* Ethernet Receive Buffers */
9.
10. #elif defined ( __CC_ARM )  /* MDK ARM Compiler */
11.
12. __attribute__((at(0x30004000))) ETH_DMADescTypeDef  DMARxDscrTab[ETH_RX_DESC_CNT]; /* Ethernet Rx DMA Descriptors */
13. __attribute__((at(0x30004060))) ETH_DMADescTypeDef  DMATxDscrTab[ETH_TX_DESC_CNT]; /* Ethernet Tx DMA Descriptors */
14. __attribute__((at(0x30004200))) uint8_t Rx_Buff[ETH_RX_DESC_CNT][ETH_RX_BUFFER_SIZE]; /* Ethernet Receive Buffer */
15.
16. #elif defined ( __GNUC__ ) /* GNU Compiler */
17.
18. ETH_DMADescTypeDef DMARxDscrTab[ETH_RX_DESC_CNT] __attribute__((section(".RxDecripSection"))); /* Ethernet Rx DMA Descriptors */
19. ETH_DMADescTypeDef DMATxDscrTab[ETH_TX_DESC_CNT] __attribute__((section(".TxDecripSection")));   /* Ethernet Tx DMA Descriptors */
20. uint8_t Rx_Buff[ETH_RX_DESC_CNT][ETH_RX_BUFFER_SIZE] __attribute__((section(".RxArraySection"))); /* Ethernet Receive Buffers */
21.
22. #endif

Po konfiguracji i uruchomieniu projektu sprawdzam przesyłanie informacji z pingiem:

Do projektu dołożyłem konfigurację jako TCP Server Echo. Inicjalizacja:

1. void tcp_echoserver_init(void)
2. {
3.   tcp_echoserver_pcb = tcp_new();
4.
5.   if (tcp_echoserver_pcb != NULL)
6.   {
7.     err_t err;
8.
9.     err = tcp_bind(tcp_echoserver_pcb, IP_ADDR_ANY, 1025);
10.
11.     if (err == ERR_OK)
12.     {
13.       tcp_echoserver_pcb = tcp_listen(tcp_echoserver_pcb);
14.       tcp_accept(tcp_echoserver_pcb, tcp_echoserver_accept);
15.     }
16.     else
17.     {
18.       memp_free(MEMP_TCP_PCB, tcp_echoserver_pcb);
19.     }
20.   }
21. }

Do testu połączenia wykorzystałem program Hercules:

Cały projekt można pobrać z dysku Google pod tym linkiem.
