W tym poście chciałbym opisać obsługę akcelerometru LIS3DSH zamontowanej na płytce STM32 Discovery w różnych trybach.

[Źródło: http://www.st.com/en/evaluation-tools/stm32f4discovery.html]

Układ był już opisywany na moim blogu, natomiast tym razem chciałem bardzie rozwinąć temat obsługi z wykorzystaniem przerwań oraz DMA.

Opis układu:

LIS3DSH jest to 3-osiowy akcelerometr, który umożliwia pomiar przyśpieszenia (w zakresie +/- 2g, 4g, 8g, 16g). W czujnik wbudowany została maszyna stanu oraz funkcje auto testu.

Inicjalizacja:

Przed inicjalizacją czujnika można odczytać rejestry INFO1, INFO2 oraz WHO_AM_I:

Zgodnie z dokumentacją rejestr INFO1 powinien mieć wartość 33(0x21), INFO2 0, WHO_AM_I 63(0x3F).

1. uint8_t LIS3DSH_ReadId(LIS3DSH_SensorId_TypeDef *id_ptr){
2.     uint8_t id_reg_val[3] = {0x00};
3.     HAL_StatusTypeDef opStatus = LIS3DSH_ReadSPI(LIS3DSH_INFO1, &id_reg_val[0], 3);
4.
5.     if(opStatus == 0) {
6.         id_ptr->info1  = id_reg_val[0];
7.         id_ptr->info2  = id_reg_val[1];
8.         id_ptr->whoami = id_reg_val[2];
9.
10.         if(id_ptr->info1 == 33 &&
11.            id_ptr->info2 == 0 &&
12.            id_ptr->whoami == 63)
13.         {
14.             return 0;
15.         }
16.         return 0xFF;
17.     }
18.     return (uint8_t)opStatus;
19. }

Inicjalizacja czujnika wykonuje się w kilku funkcjach. Na samym początku należy wprowadzić podstawowe parametry konfiguracyjne do struktury:

1. typedef struct {
2.     LIS3DSH_DataRate_Enum_TypeDef dataRateSetting;
3.     LIS3DSH_FullScale_Enum_TypeDef fullScaleSetting;
4.     LIS3DSH_AntiAliasing_Enum_TypeDef antiAliasingSetting;
5.     LIS3DSH_Axis_Enum_TypeDef axisSetting;
6.     LIS3DSH_Interrupt_Enum_TypeDef interruptSetting;
7.     float sensiLevelSetting;
8. }LIS3DSH_ParaTypeDef;
9.
10. void LIS3DSH_Initial_DataStructure(LIS3DSH_ParaTypeDef *lis3dsh_str_ptr, const LIS3DSH_DataRate_Enum_TypeDef dataRateSetting,
11.         const LIS3DSH_FullScale_Enum_TypeDef fullScaleSetting, const LIS3DSH_AntiAliasing_Enum_TypeDef antiAliasingSetting,
12.         const LIS3DSH_Axis_Enum_TypeDef axisSetting, const LIS3DSH_Interrupt_Enum_TypeDef interruptSetting)
13. {
14.     lis3dsh_str_ptr->dataRateSetting = dataRateSetting;
15.     lis3dsh_str_ptr->fullScaleSetting = fullScaleSetting;
16.     lis3dsh_str_ptr->antiAliasingSetting = antiAliasingSetting;
17.     lis3dsh_str_ptr->axisSetting = axisSetting;
18.     lis3dsh_str_ptr->interruptSetting = interruptSetting;
19. }
20.
21. void LIS3DSH_Initial_Default_DataStructure(LIS3DSH_ParaTypeDef *lis3dsh_str_ptr)
22. {
23.     lis3dsh_str_ptr->dataRateSetting = DATARATE_25_EN;
24.     lis3dsh_str_ptr->fullScaleSetting = FULLSCALE_4_EN;
25.     lis3dsh_str_ptr->antiAliasingSetting = FILTER_50_EN;
26.     lis3dsh_str_ptr->axisSetting = XYZ_AXIS_ENABLE;
27.     lis3dsh_str_ptr->interruptSetting = INTERRUPT_EN;
28. }

Kolejnym krokiem jest wpisanie danych z struktury do czujnika:

1. uint8_t LIS3DSH_Initialization(LIS3DSH_ParaTypeDef *lis3dsh_str_ptr)
2. {
3.     uint8_t tempData = 0;
4.     uint8_t opStatus = 0xFF;
5.
6.     lis3dsh_InitCalibrationData();
7.
8.     tempData |= (lis3dsh_str_ptr->axisSetting & 0x07);
9.     tempData |= (lis3dsh_str_ptr->dataRateSetting & 0xF0);
10.
11.     opStatus = LIS3DSH_WriteSPI(LIS3DSH_CTRL_REG4, &tempData, 1);
12.
13.     if(opStatus != 0) { return opStatus; }
14.
15.     tempData = 0;
16.     tempData |= (lis3dsh_str_ptr->antiAliasingSetting & 0xC0);
17.     tempData |= (lis3dsh_str_ptr->fullScaleSetting & 0x38);
18.
19.     opStatus = LIS3DSH_WriteSPI(LIS3DSH_CTRL_REG5, &tempData, 1);
20.
21.     if(opStatus != 0) { return opStatus; }
22.
23.     opStatus = lis3dsh_setInterruptInt1(lis3dsh_str_ptr->interruptSetting);
24.
25.     if(opStatus != 0x00) { return opStatus; }
26.
27.     lis3dsh_str_ptr->sensiLevelSetting = lis3dsh_SetSensiLevel_BasedFullscale(lis3dsh_str_ptr->fullScaleSetting);
28.
29.     return 0;
30. }

Polling:

W przypadku pobierania danych w ciągiem należy czekać na gotowość czujnika do przesłania kolejnych informacji:

1. uint8_t LIS3DSH_Poll_Data(void)
2. {
3.     uint32_t startTick = HAL_GetTick();
4.
5.     if(lis3dsh_readStatusReg() == 1) {
6.         return true;
7.     }
8.
9.     return false;
10. }

1. static uint8_t lis3dsh_readStatusReg(void)
2. {
3.     uint8_t statReg = 0;
4.     LIS3DSH_ReadSPI(LIS3DSH_STATUS_ADDR, &statReg, 1);
5.
6.     if(statReg & 0x07) {
7.         return 1;
8.     }
9.     return 0;
10. }

Wartość 0x07 w rejestrze status (0x27) oznacza nowe dane dla osi X, Y, Z.

Można też wykorzystać odliczanie czasu w celu zmniejszenia ilości danych pobieranych z czujnika:

1. typedef struct {
2.     uint8_t start_Count_Flag;
3.     uint32_t start_Tick_Value;
4. }LIS3DSH_Timeout_Typedef;
5.
6. uint8_t LIS3DSH_PollData_Timeout(LIS3DSH_Timeout_Typedef *timeoutStruct_Ptr, uint32_t timeout)
7. {
8.     if(lis3dsh_timeout((LIS3DSH_Timeout_Typedef *)&timeoutStruct_Ptr, timeout) == 1)
9.     {
10.         if(lis3dsh_readStatusReg() == 1) {
11.             timeoutStruct_Ptr->start_Count_Flag = 0;
12.             return true;
13.         }
14.     }
15.
16.     return false;
17. }
18.
19. static uint8_t lis3dsh_timeout(LIS3DSH_Timeout_Typedef *timeoutStruct_Ptr, uint32_t timeout_ms)
20. {
21.     if(timeoutStruct_Ptr->start_Count_Flag == 0) {
22.         timeoutStruct_Ptr->start_Tick_Value = HAL_GetTick();
23.         timeoutStruct_Ptr->start_Count_Flag = 1;
24.     }
25.
26.     if((HAL_GetTick() - timeoutStruct_Ptr->start_Tick_Value) < timeout_ms)
27.     {
28.         return 1;
29.     }
30.     return 0;
31. }

W tym przypadku przekroczeniu zadanego czasu sprawdzana jest możliwość pobrania danych z czujnika. Dopiero po zatwierdzeniu z obu funkcji przechodzę do odczytu danych z czujnika.

1. while (1)
2. {
3.     if(LIS3DSH_PollData_Timeout(1000) == 1)
4.     {
5.         LIS3DSH_ScaledData_t = LIS3DSH_GetReadScaledData();
6.         HAL_GPIO_TogglePin(GPIOD, GPIO_PIN_12);
7.     }
8. }

Przerwania:

W celu uruchomienia przerwania należy ustawić odpowiednią wartość w rejestrze konfiguracyjnym CTRL_REG3 (0x23):

Należy ustawić flagę DR_EN oraz INT1_EN.

1. static uint8_t lis3dsh_setInterruptInt1(LIS3DSH_Interrupt_Enum_TypeDef intEnStat)
2. {
3.     uint8_t opStatus = 0;
4.
5.     if(intEnStat == INTERRUPT_EN)
6.     {
7.         uint8_t tempData = 0x88;
8.         opStatus = LIS3DSH_WriteSPI(LIS3DSH_CTRL_REG3_ADDR, &tempData, 1);
9.
10.         if(opStatus != 0) { return opStatus; }
11.     }
12.     return opStatus;
13. }

Przerwanie jest przypisane do pinu PE0 dla INT1 układu LIS3DSH. PE1 obsługuje pin INT2.

Przerwanie zostaje ustawione gdy są gotowe dane do przesłania. W obsłudze przerwania tak aby było ono najszybciej wykonane najłatwiej ustawić flagę.

1. volatile uint8_t lis3dsh_dataReady_irq_flag = 0;
2.
3. void EXTI0_IRQHandler(void)
4. {
5.   HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_0);
6. }
7.
8. void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
9. {
10.     if(GPIO_Pin == GPIO_PIN_0)
11.     {
12.       lis3dsh_dataReady_irq_flag = 1;
13.     }
14. }
15.
16. //w main ...
17. while(1) {
18.     if(lis3dsh_dataReady_irq_flag == 1)
19.     {
20.         lis3dsh_dataReady_irq_flag = 0;
21.         LIS3DSH_ScaledData_t = LIS3DSH_GetReadScaledData(&LIS3DSH_Config, &LIS3DSH_BiasScaleData_t);
22.     }
23. }

Jeśli przerwanie zostało wywołane i flaga została ustawiona na 1, to w pętli while nastąpi odczyt danych z czujnika.

DMA:

W przykładzie opisującym DMA wykorzystam przerwanie INT1 inicjalizujące odczyt danych.

Na samym początku należy zmienić kolejność wywoływania bibliotek inicjalizujących DMA oraz SPI:

1. //Z
2. MX_SPI1_Init();
3. MX_DMA_Init();
4. //NA
5. MX_DMA_Init();
6. MX_SPI1_Init();

Wygenerowana inicjalizacja SPI z DMA wygląda następująco:

1. void HAL_SPI_MspInit(SPI_HandleTypeDef* hspi)
2. {
3.   GPIO_InitTypeDef GPIO_InitStruct = {0};
4.   if(hspi->Instance==SPI1)
5.   {
6.     __HAL_RCC_SPI1_CLK_ENABLE();
7.
8.     __HAL_RCC_GPIOA_CLK_ENABLE();
9.     /**SPI1 GPIO Configuration
10.     PA5     ------> SPI1_SCK
11.     PA6     ------> SPI1_MISO
12.     PA7     ------> SPI1_MOSI
13.     */
14.     GPIO_InitStruct.Pin = SPI1_SCK_Pin|SPI1_MISO_Pin|SPI1_MOSI_Pin;
15.     GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
16.     GPIO_InitStruct.Pull = GPIO_NOPULL;
17.     GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
18.     GPIO_InitStruct.Alternate = GPIO_AF5_SPI1;
19.     HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
20.
21.     /* SPI1 DMA Init */
22.     /* SPI1_RX Init */
23.     hdma_spi1_rx.Instance = DMA2_Stream0;
24.     hdma_spi1_rx.Init.Channel = DMA_CHANNEL_3;
25.     hdma_spi1_rx.Init.Direction = DMA_PERIPH_TO_MEMORY;
26.     hdma_spi1_rx.Init.PeriphInc = DMA_PINC_DISABLE;
27.     hdma_spi1_rx.Init.MemInc = DMA_MINC_ENABLE;
28.     hdma_spi1_rx.Init.PeriphDataAlignment = DMA_PDATAALIGN_BYTE;
29.     hdma_spi1_rx.Init.MemDataAlignment = DMA_MDATAALIGN_BYTE;
30.     hdma_spi1_rx.Init.Mode = DMA_NORMAL;
31.     hdma_spi1_rx.Init.Priority = DMA_PRIORITY_HIGH;
32.     hdma_spi1_rx.Init.FIFOMode = DMA_FIFOMODE_DISABLE;
33.     if (HAL_DMA_Init(&hdma_spi1_rx) != HAL_OK)
34.     {
35.       Error_Handler();
36.     }
37.
38.     __HAL_LINKDMA(hspi,hdmarx,hdma_spi1_rx);
39.
40.     /* SPI1_TX Init */
41.     hdma_spi1_tx.Instance = DMA2_Stream3;
42.     hdma_spi1_tx.Init.Channel = DMA_CHANNEL_3;
43.     hdma_spi1_tx.Init.Direction = DMA_MEMORY_TO_PERIPH;
44.     hdma_spi1_tx.Init.PeriphInc = DMA_PINC_DISABLE;
45.     hdma_spi1_tx.Init.MemInc = DMA_MINC_ENABLE;
46.     hdma_spi1_tx.Init.PeriphDataAlignment = DMA_PDATAALIGN_BYTE;
47.     hdma_spi1_tx.Init.MemDataAlignment = DMA_MDATAALIGN_BYTE;
48.     hdma_spi1_tx.Init.Mode = DMA_NORMAL;
49.     hdma_spi1_tx.Init.Priority = DMA_PRIORITY_HIGH;
50.     hdma_spi1_tx.Init.FIFOMode = DMA_FIFOMODE_DISABLE;
51.     if (HAL_DMA_Init(&hdma_spi1_tx) != HAL_OK)
52.     {
53.       Error_Handler();
54.     }
55.
56.     __HAL_LINKDMA(hspi,hdmatx,hdma_spi1_tx);
57.   }
58. }

Do tego należy uruchomić przerwania od SPI.

1. static void MX_SPI1_Init(void)
2. {
3.   hspi1.Instance = SPI1;
4.   hspi1.Init.Mode = SPI_MODE_MASTER;
5.   hspi1.Init.Direction = SPI_DIRECTION_2LINES;
6.   hspi1.Init.DataSize = SPI_DATASIZE_8BIT;
7.   hspi1.Init.CLKPolarity = SPI_POLARITY_LOW;
8.   hspi1.Init.CLKPhase = SPI_PHASE_1EDGE;
9.   hspi1.Init.NSS = SPI_NSS_SOFT;
10.   hspi1.Init.BaudRatePrescaler = SPI_BAUDRATEPRESCALER_16;
11.   hspi1.Init.FirstBit = SPI_FIRSTBIT_MSB;
12.   hspi1.Init.TIMode = SPI_TIMODE_DISABLE;
13.   hspi1.Init.CRCCalculation = SPI_CRCCALCULATION_DISABLE;
14.   hspi1.Init.CRCPolynomial = 10;
15.   if (HAL_SPI_Init(&hspi1) != HAL_OK)
16.   {
17.     Error_Handler();
18.   }
19.
20.   HAL_NVIC_SetPriority(SPI1_IRQn, 0, 0);
21.   HAL_NVIC_EnableIRQ(SPI1_IRQn);
22. }

Jak wspomniałem wcześniej do obsługi wykorzystywane są przerwanie od INT1 informujące o możliwości odczytu danych. W tym przerwaniu rozpoczynam odczyt danych z czujnika (funkcja HAL_SPI_TransmitReceive_DMA). Bufory z danymi zapisanymi i odczytanymi są buforami globalnymi. Zakończenie odbierania danych wywołuje przerwania od SPI1 gdzie obrabiam otrzymane wyniki i ustawiam flagę odczytu w celu obrobienia danych w pętli głównej programu.

1. void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
2. {
3.     if(GPIO_Pin == GPIO_PIN_0 && LIS3DSH_t.lis3dsh_dataReady_irq_flag == 0)
4.     {
5.         LIS3DSH_DMA_StartRead();
6.         LIS3DSH_t.lis3dsh_dataReady_irq_flag = 1;
7.         HAL_GPIO_TogglePin(GPIOD, GPIO_PIN_14);
8.     }
9. }
10.
11. void HAL_SPI_TxRxCpltCallback(SPI_HandleTypeDef *hspi) {
12.     if(hspi->Instance == SPI1 && LIS3DSH_t.lis3dsh_dataReady_irq_flag == 1)
13.     {
14.         LIS3DSH_t.lis3dsh_dataReady_irq_flag = 0;
15.         LIS3DSH_DMA_ReadComplete(&LIS3DSH_t.LIS3DSH_RawData_t);
16.         LIS3DSH_t.convertData_From_Global = 1;
17.         HAL_GPIO_TogglePin(GPIOD, GPIO_PIN_13);
18.     }
19. }

1.   while (1)
2.   {
3.     /* USER CODE END WHILE */
4.
5.     /* USER CODE BEGIN 3 */
6.       if(LIS3DSH_t.convertData_From_Global == 1)
7.       {
8.           LIS3DSH_t.convertData_From_Global = 0;
9.           LIS3DSH_t.LIS3DSH_ScaledData_t = LIS3DSH_DMA_ConvertData(&LIS3DSH_t.LIS3DSH_RawData_t,
10.                   &LIS3DSH_t.LIS3DSH_Config_t,
11.                   &LIS3DSH_t.LIS3DSH_BiasScaleData_t);
12.       }
13.   }

Poniżej wszystkie funkcje obsługujące DMA w LIS3DSH:

1. uint8_t LIS3DSH_DMA_StartRead(void)
2. {
3.     LIS3DSH_DMA_Buffers_t.glob_spiBuf[0] = LIS3DSH_OUT_X_L | 0x80;
4.
5.     _LIS3DHS_CS_ENBALE;
6.
7.     HAL_StatusTypeDef opStatus = HAL_SPI_TransmitReceive_DMA(&hspi1, (uint8_t *)&LIS3DSH_DMA_Buffers_t.glob_spiBuf[0], (uint8_t *)&LIS3DSH_DMA_Buffers_t.glob_buffer[0], 8);
8.
9.     if(opStatus == HAL_OK)
10.     {
11.         return 1;
12.     } else{
13.         _LIS3DHS_CS_DISABLE;
14.         return 0;
15.     }
16. }
17.
18. void LIS3DSH_DMA_ReadComplete(volatile LIS3DSH_RawData_TypeDef *rawData_ptr)
19. {
20.     _LIS3DHS_CS_DISABLE;
21.
22.     LIS3DSH_t.LIS3DSH_RawData_t.x = ((LIS3DSH_DMA_Buffers_t.glob_buffer[2] << 8) + LIS3DSH_DMA_Buffers_t.glob_buffer[1]);
23.     LIS3DSH_t.LIS3DSH_RawData_t.y = ((LIS3DSH_DMA_Buffers_t.glob_buffer[4] << 8) + LIS3DSH_DMA_Buffers_t.glob_buffer[3]);
24.     LIS3DSH_t.LIS3DSH_RawData_t.z = ((LIS3DSH_DMA_Buffers_t.glob_buffer[6] << 8) + LIS3DSH_DMA_Buffers_t.glob_buffer[5]);
25. }
26.
27. LIS3DSH_ScaleData_TypeDef LIS3DSH_DMA_ConvertData(volatile LIS3DSH_RawData_TypeDef *rawData_ptr, LIS3DSH_ParaTypeDef *lis3dsh_str_ptr, LIS3DSH_BiasScaleData_TypeDef *lis3dsh_bias_scale_ptr)
28. {
29.     LIS3DSH_ScaleData_TypeDef tempScaledData;
30.
31.     tempScaledData.x = (rawData_ptr->x * lis3dsh_str_ptr->sensiLevelSetting * lis3dsh_bias_scale_ptr->X_ScaleData) + 0.0f - lis3dsh_bias_scale_ptr->X_BiasData;
32.     tempScaledData.y = (rawData_ptr->y * lis3dsh_str_ptr->sensiLevelSetting * lis3dsh_bias_scale_ptr->Y_ScaleData) + 0.0f - lis3dsh_bias_scale_ptr->Y_BiasData;
33.     tempScaledData.z = (rawData_ptr->z * lis3dsh_str_ptr->sensiLevelSetting * lis3dsh_bias_scale_ptr->Z_ScaleData) + 0.0f - lis3dsh_bias_scale_ptr->Z_BiasData;
34.
35.     return tempScaledData;
36. }

Testy:

W tej części chciałbym opisać na jakie elementy warto zwrócić uwagę podczas wykonywania programu oraz w jaki sposób przetestować funkcjonalność.

Korzystanie z liczb typu float:

Układ stm32 jest wyposażony w jednostkę FPU (Float Pointing Unit), która znacząco skraca czas potrzebny na wykonanie operacji na liczbach zmiennoprzecinkowych.

https://www.st.com/resource/en/application_note/dm00047230-floating-point-unit-demonstration-on-stm32-microcontrollers-stmicroelectronics.pdf

Jak można zaobserwować w tabelce powyżej większość operacji na liczbach zmiennoprzecinkowych odbywa się w pojedynczych instrukcjach.

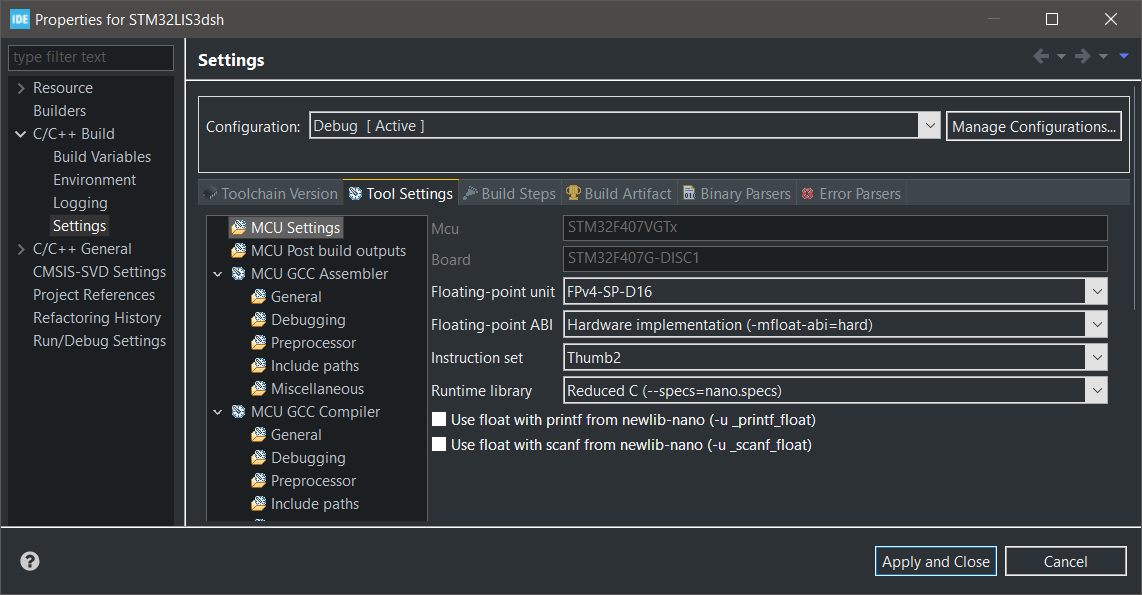

Aby ją uruchomić należy ustawić odpowiednią flagę kompilatora (-mfpu=fpv4-sp-d16). W CubeIDE ustawiana jest ona w konfiguracji projektu.

Dodatkowo należy zwrócić uwagę na sposób pisania programu, tak aby nie korzystał on z typu double.

1. -mfpu=fpv4-sp-d16

Inicjalizacja czujnika:

Przed uruchomieniem urządzenia warto sprawdzić czy komunikujemy się z poprawnym modułem. Tutaj najprostszym sposobem jest skorzystanie z danych z rejestru WHOAMI i odczytanie ID układu (Funkcja i rejestr opisany w części inicjalizacji)

Komunikacja:

Cały proces komunikacji jest obsługiwany przez biblioteki HAL. W związku z tym najlepszym sposobem sprawdzania działania jest obsługiwanie wartości zwracanych podczas zapisu/odczytu danych. Jeśli otrzymane wyniki są różne od HAL_OK, wtedy proces komunikacji nie przeszedł poprawnie i trzeba wykonać odpowiednie działania np. ponowne wysłanie komendy zapisu/odczytu danych, ponowna inicjalizacja czujnika, reset procesora, wywołanie informacji o błędnym działaniu czujnika.

Testy jednostkowe:

Jedynym elementem jaki można przetestować w testach jednostkowych jest funkcja obrabiające otrzymane wyniki pomiaru. I tutaj jest to dosyć naciągane, ponieważ funkcje obliczające wynik nie będą ulegały zmianie i ich implementacja przez cały czas życia projektu pozostanie niezmieniona i raczej nie będzie poprawiana. Pozostałe elementy zależą od elementów sprzętowych jak pobieranie danych z SPI, zakłócenia na tych liniach itp. itd.

Podobnie wygląda sytuacja np. z taką funkcją:

1. static float lis3dsh_SetSensiLevel_BasedFullscale(const LIS3DSH_FullScale_Enum_TypeDef fullScaleSetting)
2. {
3.     if(fullScaleSetting == FULLSCALE_2_EN) { return LIS3DSH_SENSI_0_06G; }
4.     else if(fullScaleSetting == FULLSCALE_4_EN) { return LIS3DSH_SENSI_0_12G; }
5.     else if(fullScaleSetting == FULLSCALE_6_EN) { return LIS3DSH_SENSI_0_18G; }
6.     else if(fullScaleSetting == FULLSCALE_8_EN) { return LIS3DSH_SENSI_0_24G; }
7.     else if(fullScaleSetting == FULLSCALE_16_EN) { return LIS3DSH_SENSI_0_73G; }
8.     else { return LIS3DSH_SENSI_0_12G; }
9. }

gdzie na podstawie jednego parametru zwracamy drugi. W przypadku takich funkcji napisanie testów jednostkowych będzie całkowicie bezsensowne.

Jeśli powstała by funkcja wykonująca różne obliczenia, czy różne akcje w zależności od odczytanych wyników czy kilku parametrów wejściowych to napisanie testów sprawdzających jej działanie względem różnych warunków wejściowych byłoby pomocne.

Bibliotekę można pobrać z dysku Google pod tym linkiem.

Datasheet: https://www.mouser.pl/datasheet/2/389/lis3dsh-954955.pdf
