[13] ESP32 - Arduino - Zapis danych Google Sheet IFTTT

W tym poście chciałbym opisać sposób wprowadzania danych z czujników do dokumentu xls umieszczonego na dysku Google.

[Źródło: http://paulobrien.co.nz/2017/03/16/esp32-programming-with-arduino-on-windows/]

IFTTT

Na samym początku należy wykonać połączenie z usługą internetową IFTTT.

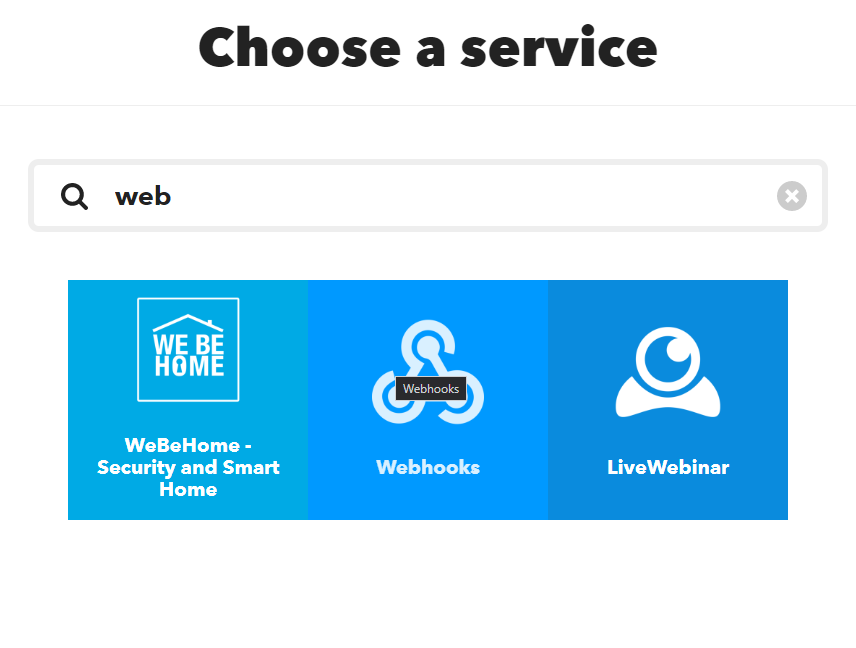

Po zalogowaniu na stronę IFTTT należy wybrać New Applet. Następnie WebHooks

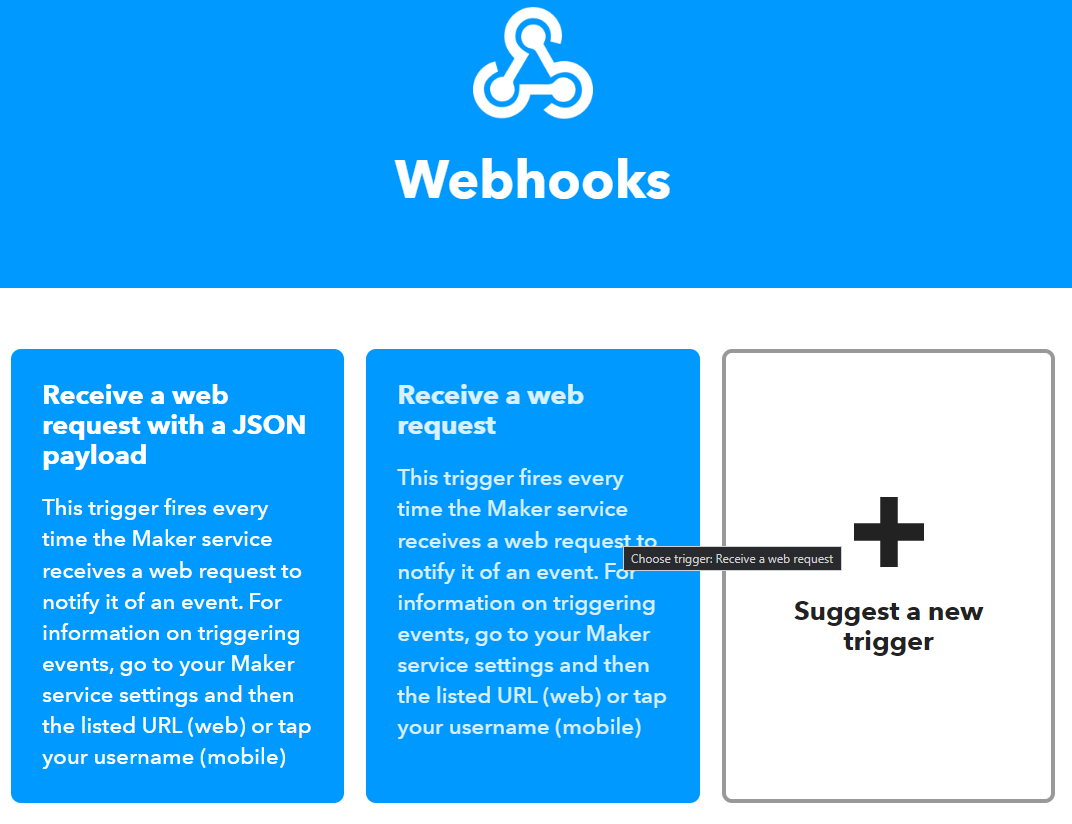

Dla zakładki wybieramy opcję Receive a web request. Będzie on uruchamiany za każdym razem jak zostaną przesłane dane do serwisu:

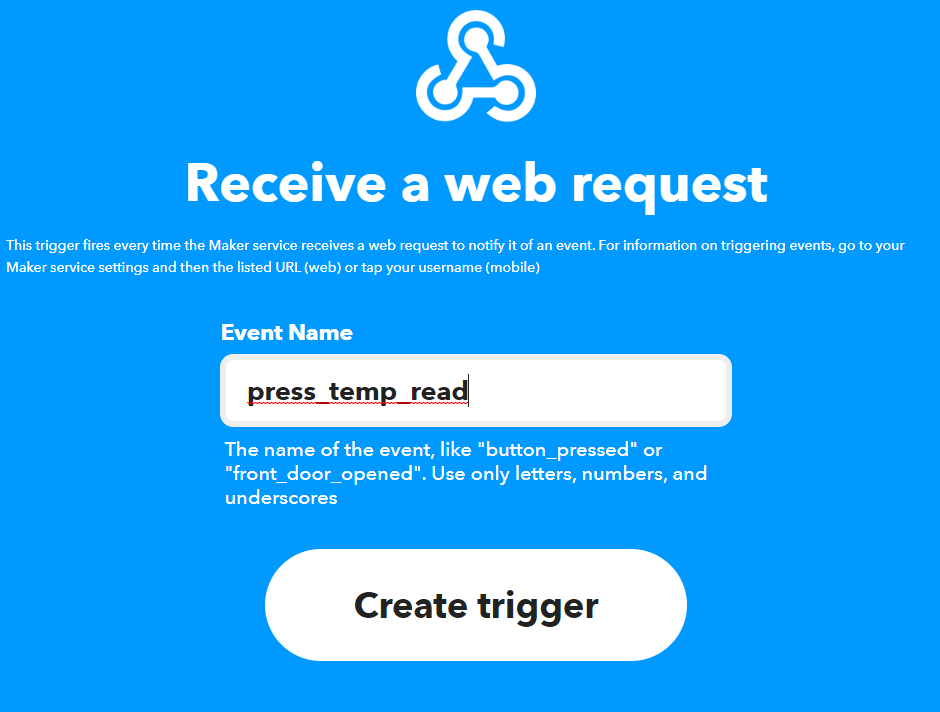

Następnie podajemy nazwę zdarzenia i klikamy przycisk utworzenia "wyzwalacza":

Dalej przechodzimy do części, która ma się wykonać po otrzymaniu danych (Then That):

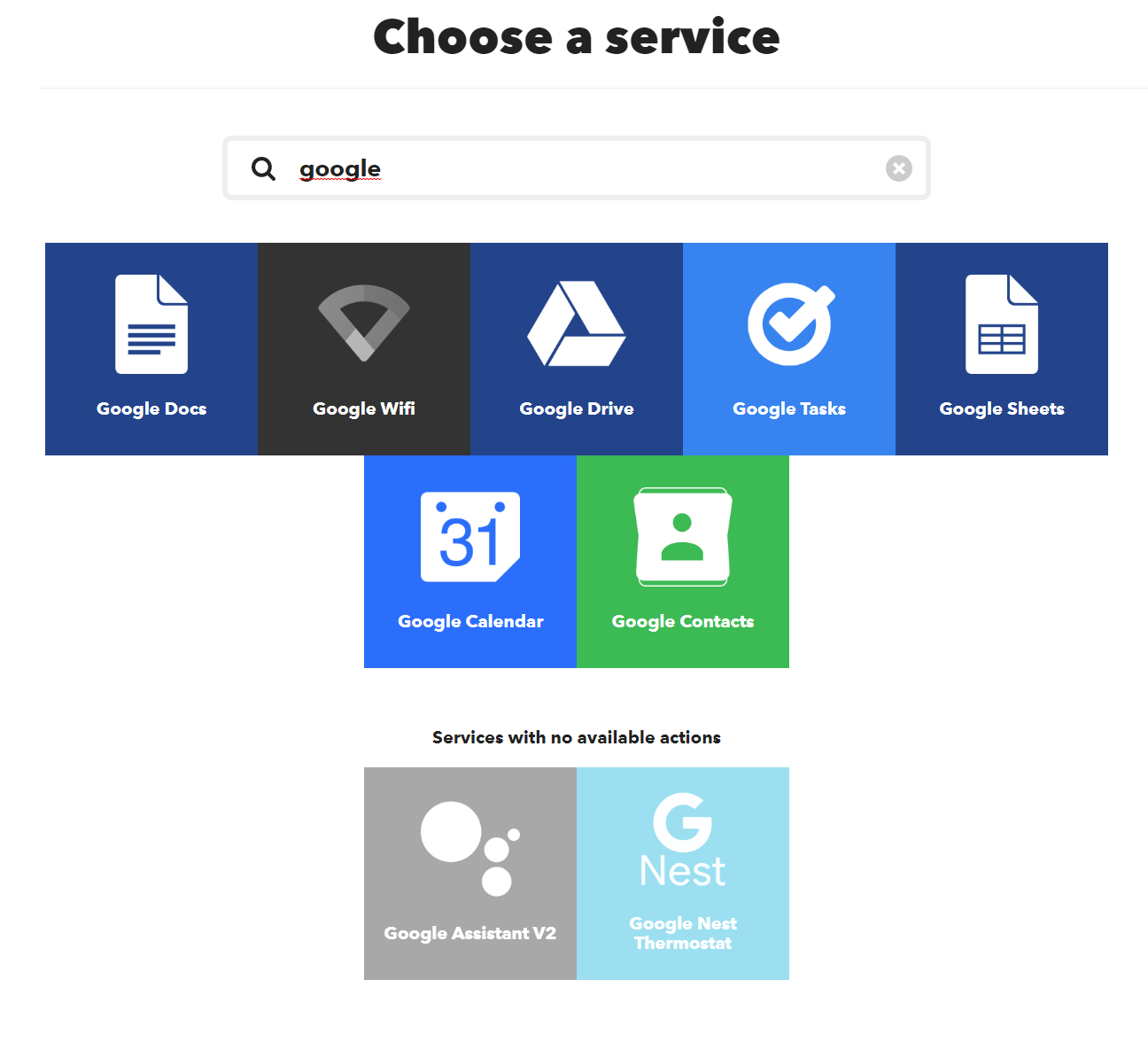

Wyszukujemy Google Sheet. Jak można zaobserwować na screenie poniżej, możliwości współpracy z serwisem Google są dosyć rozbudowane.

Następnie wybieramy opcję dodawania nowych wierszy do dokumentu:

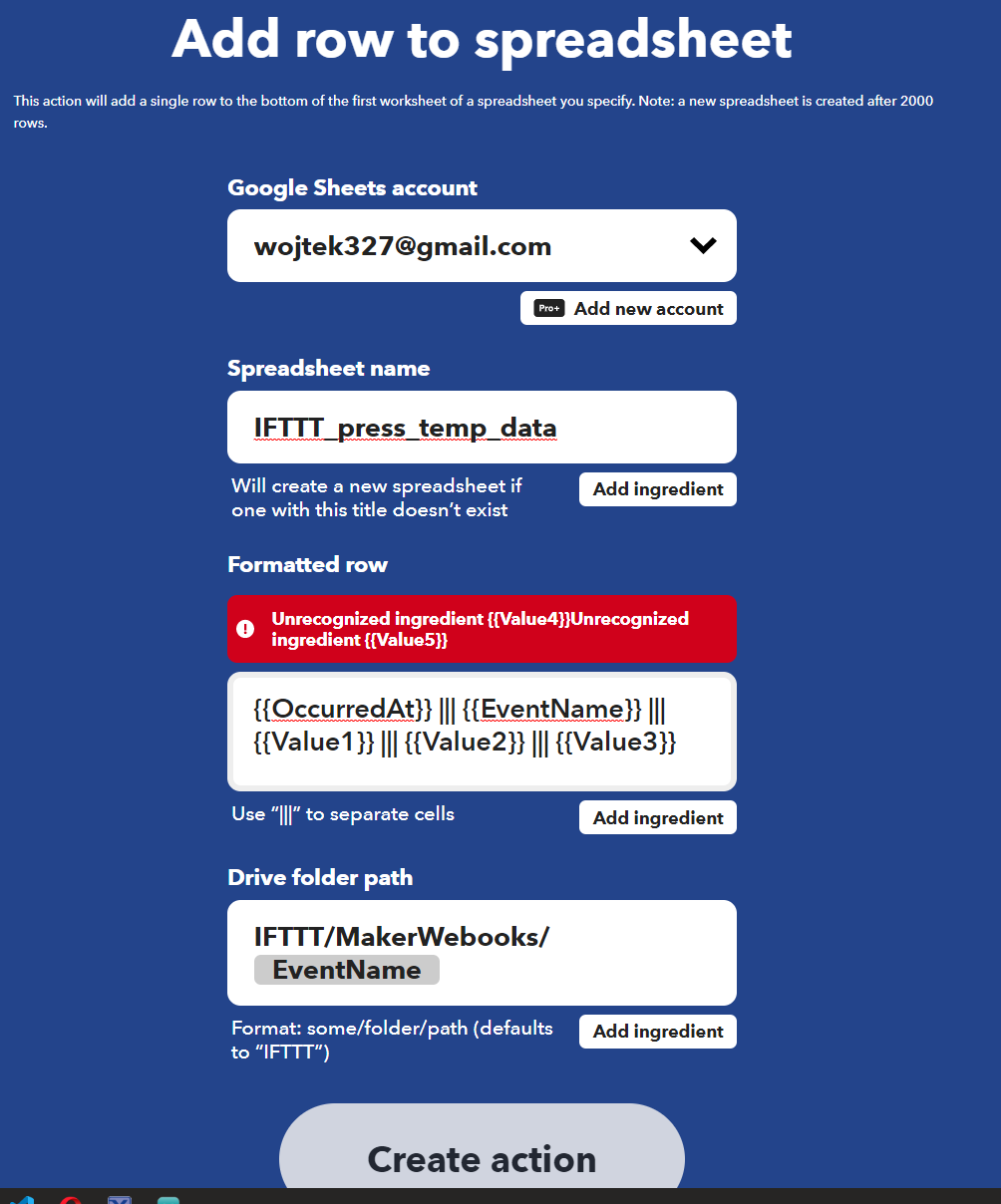

Teraz należy zalogować się do serwisu Google, dodać uprawnienia oraz wprowadzić sposób ich zapisu:

W darmowej wersji można umieścić maksymalnie 5 kolumn  z danymi, z czego do dyspozycji użytkownika są trzy z nich (Value1, Value2, Value3). Dodatkowo należy wybrać lokalizację plików (domyślnie IFTT/MakerWebooks/<Event>). Nowy dokument zostanie utworzony po przekroczeniu 2000 wierszy.

Teraz wystarczy kliknąć Finish i pierwsza część jest już gotowa.

Następnym krokiem jest przygotowanie programu na ESP32 przesyłającego dane do serwisu IFTTT, który przekaże dane do dokumentu na dysku Google.

Test połączenia z dyskiem możemy wykonać przez wejście na stronę webhook service page, gdzie w zakładce Documentation można zobaczyć w jaki sposób wykonać wysłanie danych, oraz jak przetestować połączenie:

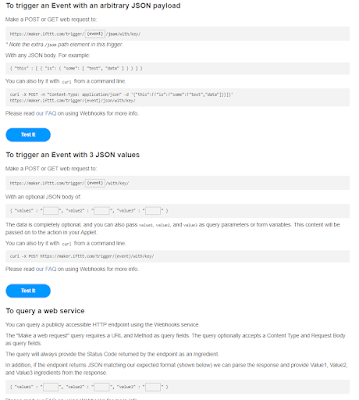

W celu zadziałania z wprowadzonymi ustawieniami, należy uzupełnić pola w sekcji To trigger an Event with 3 JSON values:

Po wypełnieniu pola danymi otrzymamy następujący wynik:

Wysłane dane powinny zostać dodane do dokumentu na dysku Google:

Wobec tego w celu aktualizowania danych z poziomu arduino należy przygotować następujące dane do przesłania (po nawiązaniu połaczenia z serwerem IFTTT):

Można go wykonać ręcznie, lub posłużyć się dostępną biblioteką na Githubie.

Funkcja przesyłająca dane wygląda w takim przypadku następująco:

1. //https://github.com/Siytek/AnotherIFTTTWebhook/blob/master/AnotherIFTTTWebhook.h
2. void send_webhook(char *MakerIFTTT_Event, char *MakerIFTTT_Key, char *value1, char *value2, char *value3) {
3.     // connect to the Maker event server
4.     client.connect("maker.ifttt.com", 80);
5.
6.     // construct the POST request
7.     char post_rqst[256];    // hand-calculated to be big enough
8.
9.     char *p = post_rqst;
10.     p = append_str(p, "POST /trigger/");
11.     p = append_str(p, MakerIFTTT_Event);
12.     p = append_str(p, "/with/key/");
13.     p = append_str(p, MakerIFTTT_Key);
14.     p = append_str(p, " HTTP/1.1\r\n");
15.     p = append_str(p, "Host: maker.ifttt.com\r\n");
16.     p = append_str(p, "Content-Type: application/json\r\n");
17.     p = append_str(p, "Content-Length: ");
18.
19.     // we need to remember where the content length will go, which is:
20.     char *content_length_here = p;
21.
22.     // it's always two digits, so reserve space for them (the NN)
23.     p = append_str(p, "NN\r\n");
24.
25.     // end of headers
26.     p = append_str(p, "\r\n");
27.
28.     // construct the JSON; remember where we started so we will know len
29.     char *json_start = p;
30.
31.     // As described - this example reports a pin, uptime, and "hello world"
32.     p = append_str(p, "{\"value1\":\"");
33.     p = append_str(p, value1);
34.     p = append_str(p, "\",\"value2\":\"");
35.     p = append_str(p, value2);
36.     p = append_str(p, "\",\"value3\":\"");
37.     p = append_str(p, value3);
38.     p = append_str(p, "\"}");
39.
40.     // go back and fill in the JSON length
41.     // we just know this is at most 2 digits (and need to fill in both)
42.     int i = strlen(json_start);
43.     content_length_here[0] = '0' + (i/10);
44.     content_length_here[1] = '0' + (i%10);
45.
46.     // finally we are ready to send the POST to the server!
47.     client.print(post_rqst);
48.     client.stop();
49. }

W przypadku ręcznego wykonywania, należy przesłać następujące dane:

1. POST https://maker.ifttt.com/trigger/press_temp_read/with/key/<KLUCZ> HTTP/1.1
2. Host: maker.ifttt.com
3. Connection: close
4. Content-Type: application/json
5. Content-Length:
6. 52
7.
8. {"value1":"22.00","value2":"21.50","value3":"51.80"}

ESP32 Program:

Program ma za zadanie wykonać połączenie z WIFI, odczytać dane z czujników DS18B20 oraz DHT22. Kolejnym krokiem jest przesłanie danych do serwera IFTT, po czym układ przechodzi w stan uśpienia na jedną godzinę.

Na samym początku należy dołożyć potrzebne biblioteki, zdefiniować dane do połączenia z Wifi, stałe do wysłania żądania do serwera, numery pinów do komunikacji z czujnikami.

1. #include <WiFi.h>
2. #include <Wire.h>
3. #include <OneWire.h>
4. #include <DallasTemperature.h>
5. #include "DHT.h"
6.
7. #define DHTTYPE DHT22
8.
9. const char* ssid     = "SSID";
10. const char* password = "PASS";
11.
12. const char* request = "https://maker.ifttt.com/trigger/<EVENT>/with/key/<KEY>";
13. const char* server = "maker.ifttt.com";
14.
15. const uint64_t TIME_TO_SLEEP = 3600;
16.
17. const uint8_t DHTPin = 22;
18. const uint8_t DS18b20Pin = 4;
19.
20. OneWire oneWire(DS18b20Pin);
21. DallasTemperature sensors(&oneWire);
22. DHT dht(DHTPin, DHTTYPE);

Funkcja setup:

1. void setup() {
2.   Serial.begin(115200);
3.   delay(3000);
4.
5.   Serial.println("Program start");
6.
7.   pinMode(DHTPin, INPUT);
8.   dht.begin();
9.
10.   Serial.println("Init WIFI:");
11.
12.   if(initWifi() == true){
13.     Serial.println("SendRequest:");
14.     SendIFTTTRequest();
15.   }
16.
17.   esp_sleep_enable_timer_wakeup(TIME_TO_SLEEP * 1000000);
18.   esp_deep_sleep_start();
19. }

Powyżej uruchamiał interfejs UART do przesyłania danych na konsolę, następnie uruchamiam komunikację z czujnikiem DHT22. Kolejnym krokiem jest połączenie z wifi. Jeśli połączenie zostało nawiązane to następuje próba połączenia z serwerem IFTTT i przesłanie do niego danych. Po zakończeniu operacji układ wchodzi w tryb uśpienia Deep Sleep na 60 minut.

1. bool initWifi() {
2.   Serial.print("Try to connect: ");
3.   Serial.print(ssid);
4.   WiFi.begin(ssid, password);
5.
6.   int timeout = 100; // 10 seconds
7.   while(WiFi.status() != WL_CONNECTED  && (timeout > 0)) {
8.     delay(100);
9.     Serial.print(".");
10.     timeout--;
11.   }
12.
13.   if(WiFi.status() != WL_CONNECTED) {
14.      Serial.println("/nWifi connection Error");
15.      return false;
16.   }
17.
18.   Serial.print("/nWiFi connected, IP address: ");
19.   Serial.println(WiFi.localIP());
20.   return true;
21. }

Funkcja initWifi nawiązuje połączenie z Wifi. W przypadku powodzenia zwraca true, jeśli nie uda się nawiązać połączenia zwracana jest wartość false.

Poniżej funkcja nawiązująca połączenie z serwerem i przesyłające dane:

1. float GetDHTTemperature(void)
2. {
3.   return dht.readTemperature();
4. }
5.
6. float GetDHTHumid(void)
7. {
8.   return dht.readHumidity();
9. }
10.
11. float GetDS18B20Temperature(void)
12. {
13.   sensors.requestTemperatures();
14.   return sensors.getTempCByIndex(0);
15. }
16.
17. void SendIFTTTRequest() {
18.   WiFiClient client;
19.
20.   float Humid_DHT22 = 0;
21.   float Temperature_DHT22 = 0;
22.   float Temperature_DS18B20 = 0;
23.
24.   int retransmission = 5;
25.
26.   while(!client.connect(server, 80) && (retransmission > 0)) {
27.     Serial.print(".");
28.     retransmission--;
29.   }
30.   Serial.println();
31.
32.   if(!client.connected()) {
33.     Serial.println("Failed to connect...");
34.   }
35.
36.   Temperature_DHT22 = GetDHTTemperature();
37.   Humid_DHT22 = GetDHTHumid();
38.   Temperature_DS18B20 = GetDS18B20Temperature();
39.
40.   String jsonSensorData = String("{\"value1\":\"") +
41.                       (Temperature_DHT22) +
42.                       "\",\"value2\":\"" +
43.                       (Temperature_DS18B20) +
44.                       "\",\"value3\":\"" +
45.                       (Humid_DHT22) + "\"}";
46.
47.   client.println(String("POST ") + request + " HTTP/1.1");
48.   client.println(String("Host: ") + server);
49.   client.println("Connection: close\r\nContent-Type: application/json");
50.   client.print("Content-Length: ");
51.   client.println(jsonSensorData.length());
52.   client.println();
53.   client.println(jsonSensorData);
54.
55.   int timeout = 50; // 5 seconds
56.   while(!client.available() && (timeout > 0)){
57.     delay(100);
58.     timeout--;
59.
60.     if(timeout == 0){
61.       Serial.println("No response from server..");
62.     }
63.   }
64.
65.   while(client.available()){
66.     //Print server response
67.     Serial.write(client.read());
68.   }
69.
70.   Serial.println("\nClient close\n");
71.   client.stop();
72. }

Po poprawnym przesłaniu danych od serwera otrzymujemy następującą odpowiedź:

1. HTTP/1.1 200 OK
2. Content-Type: text/html; charset=utf-8
3. Content-Length: 55
4. Connection: close
5. Date: Mon, 19 Dec 2022 00:43:26 GMT
6. X-Powered-By: Sad Unicorns
7. X-Robots-Tag: none
8. X-Top-SecreTTT: ...
9. ETag: W/"..."
10. X-Cache: Miss from cloudfront
11. Via: ... (CloudFront)
12. X-Amz-Cf-Pop: WAW51-P1
13. X-Amz-Cf-Id: ...
14.
15. Congratulations! You've fired the press_temp_read event
16. Client close

Dane zapisane w pliku na dysku Google można oczywiście dowolnie modyfikować. Nowe przesłane dane zostaną zapisane w następnym wolnym wierszu.

Pliki do projektu można pobrać z dysku Google pod tym linkiem.
